Khi độ tuổi cơ sở hạ tầng đường bộ và tải trọng giao thông tăng lên, đánh giá mặt đường chính xác trở nên quan trọng để đảm bảo an toàn, độ bền và lập kế hoạch bảo trì hiệu quả về chi phí. Trong số các phương pháp thử nghiệm mặt đường khác nhau, máy đo độ lệch trọng lượng giảm (FWD) đã trở thành một công cụ kiểm tra tiêu chuẩn, không phá hủy (NDT) trên toàn thế giới để đánh giá khả năng cấu trúc mặt đường.
Hướng dẫn toàn diện này sẽ giải thích cách hoạt động của máy đo độ lệch trọng lượng giảm, các nguyên tắc cốt lõi của nó, quy trình thử nghiệm, lợi thế, thông số kỹ thuật và mức độ phù hợp của nó trong quản lý tài sản mặt đường hiện đại. Nó cũng sẽ nêu bật cách Công ty TNHH Thiết bị & Thiết bị T-Bota T-Bota, Công ty TNHH Thiết bị kiểm tra đường toàn cầu, hỗ trợ khách hàng với các hệ thống FWD tiên tiến để kiểm tra mặt đường đáng tin cậy, chính xác và hiệu quả.

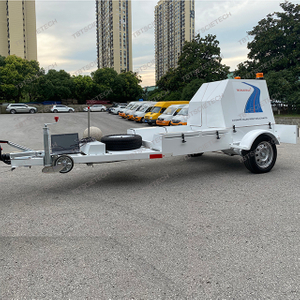

Một máy đo độ lệch trọng lượng giảm (FWD) là một thiết bị thử nghiệm mặt đường không phá hủy để đo phản ứng độ lệch mặt đường dưới tải động để mô phỏng tải trọng của bánh xe di chuyển. Nó giúp các kỹ sư xác định tình trạng cấu trúc của mặt đường, cho phép các quyết định bảo trì và phục hồi hiệu quả.
Đo lõi liên quan đến việc giảm trọng lượng đã biết từ chiều cao đặt trước xuống một tấm tải nằm trên mặt đường, tạo ra một xung tải tương tự về thời lượng và cường độ so với phương tiện di chuyển. Các độ lệch bề mặt kết quả được đo bằng một mảng Geophones được đặt ở khoảng cách xuyên tâm cụ thể từ trung tâm tải.
Máy đo độ lệch trọng lượng giảm (FWD) là một thiết bị tinh vi được sử dụng để đánh giá tính toàn vẹn cấu trúc và hiệu suất của mặt đường bằng cách mô phỏng tải trọng của trục xe và đo phản ứng độ lệch của mặt đường. Công cụ này rất cần thiết cho kế hoạch bảo trì, chiến lược phục hồi chức năng và quản lý mặt đường tổng thể. Dưới đây là một cái nhìn chi tiết về cách nó hoạt động, bao gồm các thành phần, quy trình thử nghiệm và giải thích dữ liệu.
Hệ thống tải là thành phần cốt lõi của FWD. Nó bao gồm một cơ chế trọng lượng giảm có thể được điều chỉnh theo các độ cao và khối lượng khác nhau để tạo ra tải trọng xung được kiểm soát. Thông thường, phạm vi tải là từ 7 kN đến 120 kN, mô phỏng trọng lượng của trục xe. Hệ thống này đảm bảo rằng tải được áp dụng đồng đều và nhất quán lên bề mặt mặt đường.
Hệ thống đệm bao gồm lò xo và miếng đệm cao su giúp định hình xung tải. Các thành phần này đảm bảo rằng tải được áp dụng theo cách bắt chước chặt chẽ các điều kiện giao thông trong thế giới thực. Hệ thống đệm cũng giúp bảo vệ tấm tải và cảm biến khỏi các lực tác động quá mức.
Tấm tải là một tấm kim loại tròn, thường có đường kính 300 mm, được đặt trực tiếp trên bề mặt mặt đường. Nó phân phối tải đều trên vỉa hè, đảm bảo rằng các phép đo độ lệch là chính xác và đại diện cho phản ứng của vỉa hè đối với tải trọng được áp dụng.
Các cảm biến độ lệch, còn được gọi là Geophones, được định vị ở các khoảng cách xuyên tâm khác nhau từ tấm tải. Thông thường, 7 đến 9 Geophone được sử dụng, được đặt ở khoảng cách như 0 mm (trực tiếp dưới tấm tải), 200 mm, 300 mm, 450 mm, 600 mm, 900 mm và 1200 mm. Các cảm biến này đo độ lệch của bề mặt mặt đường tại mỗi vị trí, cung cấp một bức tranh toàn diện về cách các biến dạng mặt đường dưới tải.
Hệ thống thu thập dữ liệu ghi lại xung tải và dữ liệu độ lệch tương ứng từ các Geophones. Hệ thống này rất quan trọng để thu thập dữ liệu chính xác và đáng tin cậy, điều này rất cần thiết cho phân tích tiếp theo. Các hệ thống FWD hiện đại thường bao gồm các khả năng ghi nhật ký dữ liệu nâng cao, cho phép giám sát và ghi lại kết quả kiểm tra thời gian thực.
Đơn vị điều khiển là bộ não của hệ thống FWD. Nó cho phép các nhà khai thác định cấu hình các tham số kiểm tra, chẳng hạn như chiều cao và trọng lượng thả, theo dõi thử nghiệm trong thời gian thực và ghi lại dữ liệu. Đơn vị điều khiển cũng cung cấp các giao diện thân thiện với người dùng để phân tích và báo cáo dữ liệu, giúp các kỹ sư dễ dàng giải thích kết quả hơn.
Hệ thống FWD được định vị tại điểm thử nghiệm trên vỉa hè. Tấm tải được đặt cẩn thận tiếp xúc với bề mặt vỉa hè, đảm bảo rằng đó là mức độ và tiếp xúc đầy đủ với mặt đường. Bước này là rất quan trọng để có được các phép đo độ lệch chính xác.
Một trọng lượng đã biết được giảm từ một độ cao cụ thể, tạo ra một xung tải thoáng qua được truyền qua tấm tải đến vỉa hè. Chiều cao và khối lượng của trọng lượng giảm có thể được điều chỉnh để mô phỏng các tải trọng trục khác nhau, cho phép một loạt các kịch bản thử nghiệm.
Các cảm biến lệch (Geophones) đo độ lệch bề mặt gây ra bởi xung tải ở khoảng cách đặt từ trung tâm tải. Các cảm biến này thu được phản ứng của mặt đường trong thời gian thực, cung cấp dữ liệu chi tiết về cách các biến dạng mặt đường dưới tải trọng được áp dụng.
Hệ thống ghi lại độ lệch cực đại và giá trị tải. Dữ liệu này là rất quan trọng để phân tích tính toàn vẹn và hiệu suất cấu trúc của mặt đường. Nhiều giọt có thể được thực hiện để đánh giá độ lặp lại và để hiểu cách thức hoạt động của mặt đường trong các cường độ tải khác nhau.
Dữ liệu độ lệch được ghi lại tạo thành một bát độ lệch, là một biểu diễn đồ họa về cách vỉa hè lệch dưới tải trọng được áp dụng. Bát lệch này cung cấp những hiểu biết có giá trị về hành vi cấu trúc của vỉa hè. Sử dụng phần mềm tính toán ngược, các kỹ sư có thể ước tính:
Bằng cách phân tích dữ liệu độ lệch, các kỹ sư có thể ước tính mô đun đàn hồi của mỗi lớp của mặt đường. Thông tin này rất quan trọng để hiểu độ cứng và khả năng chịu tải của từng lớp, từ đó giúp đánh giá tính toàn vẹn cấu trúc tổng thể của mặt đường.
Dữ liệu độ lệch cũng giúp ước tính khả năng cấu trúc của mặt đường. Điều này bao gồm xác định xem mặt đường có thể chịu được tải trọng lưu lượng dự kiến và xác định bất kỳ điểm yếu hoặc khu vực tiềm năng nào có thể yêu cầu bảo trì hoặc phục hồi.
Bằng cách phân tích dữ liệu lệch và so sánh nó với dữ liệu lịch sử, các kỹ sư có thể ước tính tuổi thọ dịch vụ còn lại của vỉa hè. Thông tin này là vô giá để lập kế hoạch lịch bảo trì và lập ngân sách cho các sửa chữa hoặc thay thế trong tương lai.
Tính năng | Trọng lượng giảm trọng lượng (FWD) | Benkelman Beam | Máy đo độ lệch trọng lượng nhẹ (LWD) |
Thiên nhiên | Tải động không phá hủy | Đo tĩnh | Kiểm tra di động động |
Tải mô phỏng | Mô phỏng tải xe di chuyển | Các biện pháp độ lệch phục hồi | Mô phỏng tải động động lực thấp |
Đo độ võng | Bát lệch đầy đủ | Độ lệch một điểm | Độ lệch một điểm |
Ước tính mô đun lớp | Có, sử dụng tính toán ngược | KHÔNG | Giới hạn |
Khả năng ứng dụng hiện trường | Đường cao tốc, sân bay, vỉa hè nặng | Đường khối lượng thấp | Các khu vực nhỏ, rãnh |
Tốc độ kiểm tra | Cao | Chậm | Nhanh |
Sự chính xác | Cao | Vừa phải | Vừa phải |
Thử nghiệm FWD vẫn là tiêu chuẩn công nghiệp để đánh giá cấu trúc chính xác cao của mặt đường.
Máy đo độ lệch trọng lượng giảm (FWD) được sử dụng rộng rãi để đánh giá khả năng mang tải tải và sức khỏe cấu trúc của đường cao tốc và đường băng. Bằng cách đo độ lệch của bề mặt mặt đường dưới tải trọng xe mô phỏng, FWD cung cấp dữ liệu quan trọng về điều kiện chung của mặt đường. Thông tin này rất cần thiết để xác định các khu vực có thể yêu cầu bảo trì hoặc sửa chữa, đảm bảo rằng các cơ sở hạ tầng vận chuyển quan trọng này có thể hỗ trợ an toàn cho tải trọng giao thông mà chúng được thiết kế để xử lý. Ví dụ, trên đường cao tốc, FWD có thể phát hiện các điểm yếu hoặc các khu vực thất bại tiềm ẩn, cho phép các can thiệp kịp thời để ngăn ngừa tai nạn và kéo dài tuổi thọ dịch vụ của vỉa hè.
Khi lập kế hoạch cho một lớp phủ, FWD đóng một vai trò quan trọng trong việc xác định độ dày và loại vật liệu lớp phủ thích hợp cần thiết. Bằng cách đánh giá điều kiện của mặt đường hiện tại, các kỹ sư có thể tính toán công suất tải bổ sung cần thiết và thiết kế một lớp phủ sẽ kéo dài hiệu quả tuổi thọ của vỉa hè. Dữ liệu độ lệch thu được từ FWD giúp đưa ra các quyết định sáng suốt về độ dày và loại vật liệu lớp phủ, đảm bảo rằng lớp mới sẽ cung cấp hỗ trợ cấu trúc cần thiết mà không làm quá tải mặt đường hiện có.
Kiểm soát chất lượng là một khía cạnh quan trọng của việc xây dựng mặt đường, và FWD là một công cụ không thể thiếu trong lĩnh vực này. Nó được sử dụng để đánh giá các mặt đường mới được xây dựng để đảm bảo chúng đáp ứng các tham số thiết kế được chỉ định. Bằng cách đo độ lệch của mặt đường dưới tải được kiểm soát, FWD có thể xác minh rằng mặt đường đã được xây dựng theo các tiêu chuẩn cần thiết. Điều này giúp xác định bất kỳ sai lệch nào so với các thông số kỹ thuật thiết kế sớm trong quá trình xây dựng, cho phép điều chỉnh kịp thời và đảm bảo rằng mặt đường cuối cùng đáp ứng các tiêu chí hiệu suất và chất lượng mong muốn.
Trong trường hợp thất bại mặt đường sớm, FWD là một công cụ mạnh mẽ để phân tích pháp y. Nó có thể được sử dụng để điều tra các nguyên nhân cơ bản của những thất bại này bằng cách đo phản ứng của mặt đường với tải. Dữ liệu độ lệch có thể tiết lộ những thiếu sót về cấu trúc, chẳng hạn như các tiểu ban đầu yếu, thoát nước không đầy đủ hoặc thực hành xây dựng kém. Bằng cách xác định các vấn đề này sớm, các kỹ sư có thể thực hiện các biện pháp sửa chữa và phục hồi mục tiêu, ngăn chặn sự suy giảm hơn nữa và kéo dài tuổi thọ dịch vụ của vỉa hè.
FWD cũng được sử dụng rộng rãi trong các hoạt động nghiên cứu và phát triển liên quan đến vật liệu mặt đường, cấu trúc và kỹ thuật phục hồi. Các nhà nghiên cứu có thể sử dụng FWD để nghiên cứu hiệu suất của các vật liệu và thiết kế mới trong các điều kiện được kiểm soát, cung cấp những hiểu biết có giá trị về hành vi lâu dài của họ. Dữ liệu này có thể giúp phát triển các giải pháp mặt đường bền và hiệu quả hơn, cải thiện hiệu suất tổng thể và tuổi thọ của cơ sở hạ tầng giao thông.
Trong quá trình thử nghiệm FWD, điều quan trọng là phải đảm bảo rằng khu vực kiểm tra được bảo mật đúng cách để tránh các vụ tai nạn có lưu lượng truy cập. Điều này có thể đạt được bằng cách thiết lập các thiết bị điều khiển giao thông như hình nón, dấu hiệu cảnh báo và rào cản để tạo ra một khu vực làm việc an toàn. Ngoài ra, những người gắn cờ hoặc nhân viên kiểm soát giao thông có thể được yêu cầu chỉ đạo giao thông và đảm bảo sự an toàn của cả đội thử nghiệm và người sử dụng đường. Đảm bảo khu vực kiểm tra không chỉ ngăn ngừa tai nạn mà còn giảm thiểu sự gián đoạn đối với quá trình thử nghiệm.
Hoạt động các thiết bị FWD nên được thực hiện độc quyền bởi nhân viên được đào tạo. Đào tạo phù hợp đảm bảo rằng các nhà khai thác quen thuộc với các chức năng, giao thức an toàn và quy trình khẩn cấp của thiết bị. Nhân viên được đào tạo được trang bị tốt hơn để xử lý các tình huống bất ngờ và có thể vận hành thiết bị một cách hiệu quả và an toàn. Điều này làm giảm nguy cơ tai nạn và đảm bảo rằng quá trình thử nghiệm được thực hiện theo các tiêu chuẩn an toàn đã được thiết lập.
Khi hoạt động gần các khu vực giao thông hoặc trong môi trường nguy hiểm tiềm tàng, điều cần thiết là sử dụng thiết bị bảo vệ cá nhân thích hợp (PPE). Điều này bao gồm áo vest có khả năng xem xét cao, mũ bảo hiểm an toàn, găng tay và kính an toàn. PPE giúp bảo vệ các nhà khai thác khỏi các mối nguy tiềm ẩn như các mảnh vụn bay, tai nạn giao thông và tiếp xúc với các vật liệu có hại. Sử dụng PPE không chỉ tuân thủ các quy định an toàn mà còn tăng cường sự an toàn chung của đội thử nghiệm.
Theo hướng dẫn sử dụng thiết bị để vận hành và bảo trì an toàn là một sự xem xét an toàn cơ bản. Hướng dẫn cung cấp các hướng dẫn chi tiết về cách vận hành FWD một cách an toàn, bao gồm thiết lập, hiệu chuẩn và ngừng hoạt động thích hợp. Họ cũng phác thảo các yêu cầu bảo trì để đảm bảo thiết bị vẫn còn trong tình trạng làm việc tốt. Tuân thủ các hướng dẫn này giúp ngăn ngừa sự cố thiết bị và tai nạn, đảm bảo rằng quá trình thử nghiệm được tiến hành một cách an toàn và hiệu quả.
Một máy đo độ lệch trọng lượng giảm (FWD) là một thiết bị thử nghiệm mặt đường không phá hủy để đo phản ứng độ lệch mặt đường dưới tải động để mô phỏng tải trọng của bánh xe di chuyển. Nó giúp các kỹ sư xác định tình trạng cấu trúc của mặt đường, cho phép các quyết định bảo trì và phục hồi hiệu quả.
Thử nghiệm FWD là rất quan trọng để đánh giá khả năng mang tải và sức khỏe cấu trúc của mặt đường. Nó cung cấp dữ liệu chi tiết về độ lệch vỉa hè, giúp đưa ra quyết định sáng suốt về bảo trì, phục hồi chức năng và thiết kế mặt đường mới. Điều này đảm bảo rằng các con đường và đường băng vẫn an toàn và bền bỉ dưới mức tải giao thông.
Các thành phần chính của hệ thống FWD bao gồm:
Hệ thống tải: Tạo tải trọng xung được kiểm soát bằng cách giảm trọng lượng đã biết từ chiều cao đặt trước.
Hệ thống đệm: Hình dạng xung tải và bảo vệ tấm tải và cảm biến.
Tấm tải: Một tấm tròn được đặt trên bề mặt mặt đường để phân phối tải.
Cảm biến lệch (Geophones): đo độ lệch bề mặt ở các khoảng cách khác nhau từ trung tâm tải.
Hệ thống thu thập dữ liệu: Hồ sơ tải dữ liệu xung và độ lệch.
Đơn vị điều khiển: Cấu hình, màn hình và ghi lại các tham số và dữ liệu kiểm tra.
Dữ liệu độ lệch được ghi lại tạo thành A 'Bát lệch, ' minh họa cách mặt đường phản ứng dưới tải. Sử dụng phần mềm tính toán ngược, các kỹ sư có thể ước tính mô đun đàn hồi của từng lớp mặt đường, công suất cấu trúc của mặt đường và tuổi thọ còn lại của nó.
Máy đo độ lệch trọng lượng giảm là một công cụ thiết yếu trong bộ công cụ đánh giá mặt đường, cung cấp thử nghiệm không phá hủy, chính xác và hiệu quả để đánh giá khả năng cấu trúc mặt đường. Vai trò của nó trong việc hỗ trợ lập kế hoạch bảo trì hiệu quả chi phí, đánh giá năng lực tải và quản lý tài sản không thể được cường điệu hóa. Khi nhu cầu cơ sở hạ tầng tiếp tục tăng trên toàn cầu, việc áp dụng các hệ thống FWD tiên tiến sẽ giúp các bên liên quan duy trì và tăng cường sự an toàn và hiệu suất của mạng lưới đường bộ một cách hiệu quả.
