Tbttlkj-1
TBTSCIETECH
| Tình trạng sẵn có: | |
|---|---|

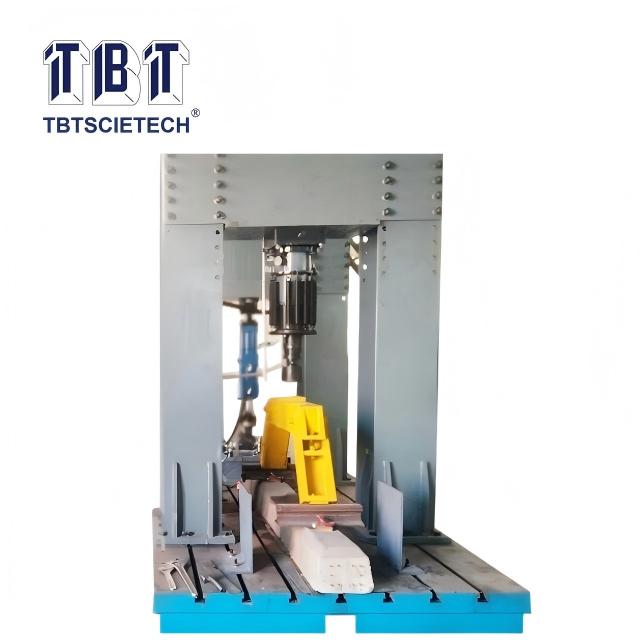

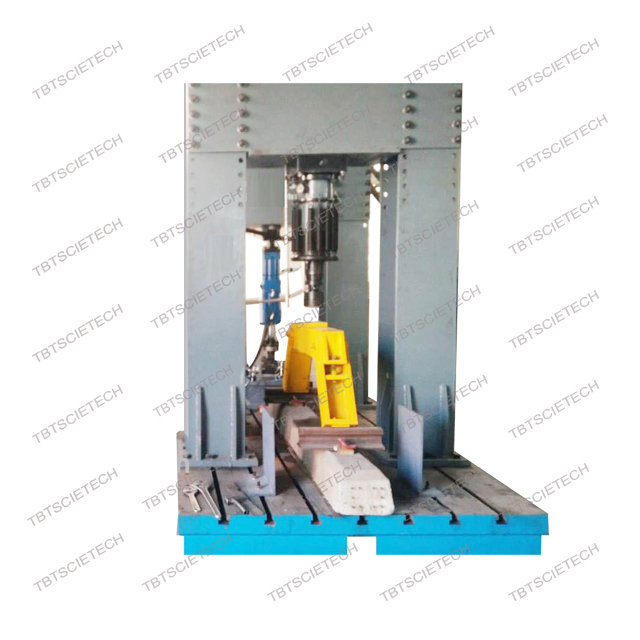

các rbăng thử nghiệm hệ thống buộc chặt ail dựa trên các yêu cầu kỹ thuật của hệ thống buộc chặt đường sắt tốc độ cao và hiệu suất cơ học của hệ thống buộc chặt vận chuyển đường sắt, và theo Phòng thí nghiệm trọng điểm cấp nhà nước về công nghệ đường sắt cao tốc của Viện Khoa học Đường sắt Trung Quốc, Kiểm tra và Chứng nhận Đường sắt Trung Quốc của trung tâm kinh nghiệm ứng dụng thành công của các tổ chức thử nghiệm vận chuyển đường sắt quốc gia như trạm kiểm tra xây dựng đường sắt, đã tối ưu hóa thiết kế kết hợp giữa công nghệ tải servo điện-thủy lực điều khiển bằng máy vi tính và công nghệ tải mỏi xung điện-thủy lực. Của nó nghiên cứu và phát triển mới nhất với hiệu quả cao, độ chính xác cao, độ tin cậy cao, hiệu suất cực cao. Của nó cũng tiết kiệm năng lượng, thiết bị kiểm tra hiệu suất hệ thống dây buộc đường sắt thân thiện với môi trường.
Đây là hệ thống chủ yếu được sử dụng trong phòng thí nghiệm cho sKiểm tra độ cứng tatic, áp suất oằn, sức kháng dọc và tính năng mỏi của đường sắt cao tốc, đường sắt tốc độ thông thường và đường sắt đô thịngồi buộc chặt hệ thống lắp ráp, thử nghiệm độ cứng tĩnh, động và độ mỏi của miếng đệm dưới thanh ray (đệm đàn hồi), thử nghiệm neo vít và các hạng mục khác.
các rbăng thử nghiệm hệ thống buộc chặt ail dựa trên các yêu cầu kỹ thuật của hệ thống buộc chặt đường sắt tốc độ cao và hiệu suất cơ học của hệ thống buộc chặt vận chuyển đường sắt, và theo Phòng thí nghiệm trọng điểm cấp nhà nước về công nghệ đường sắt cao tốc của Viện Khoa học Đường sắt Trung Quốc, Kiểm tra và Chứng nhận Đường sắt Trung Quốc của trung tâm kinh nghiệm ứng dụng thành công của các tổ chức thử nghiệm vận chuyển đường sắt quốc gia như trạm kiểm tra xây dựng đường sắt, đã tối ưu hóa thiết kế kết hợp giữa công nghệ tải servo điện-thủy lực điều khiển bằng máy vi tính và công nghệ tải mỏi xung điện-thủy lực. Của nó nghiên cứu và phát triển mới nhất với hiệu quả cao, độ chính xác cao, độ tin cậy cao, hiệu suất cực cao. Của nó cũng tiết kiệm năng lượng, thiết bị kiểm tra hiệu suất hệ thống dây buộc đường sắt thân thiện với môi trường.
Đây là hệ thống chủ yếu được sử dụng trong phòng thí nghiệm cho sKiểm tra độ cứng tatic, áp suất oằn, sức kháng dọc và tính năng mỏi của đường sắt cao tốc, đường sắt tốc độ thông thường và đường sắt đô thịngồi buộc chặt hệ thống lắp ráp, thử nghiệm độ cứng tĩnh, động và độ mỏi của miếng đệm dưới thanh ray (đệm đàn hồi), thử nghiệm neo vít và các hạng mục khác.
Chủ yếu bao gồm:
1 trạm thủy lực tải mệt mỏi kết hợp áp suất thủy lực và nhịp đập
1 bệ thử đúc
2 bộ khung giàn tải động và tĩnh
1 bộ truyền động tải mỏi xung đơn hướng 250kN
2 bộ truyền động tải servo hai chiều lực căng và áp suất 150kN
1 bộ hệ thống kiểm soát tải mỏi dao động
1 bộ hệ thống điều khiển servo tải tĩnh
1 bộ đo lực kiểm tra và hệ thống thu thập dữ liệu
1 bộ cảm biến đo độ dịch chuyển độ cứng động và tĩnh
1 bộ dụng cụ (Phương pháp đo chuyển vị trực tiếp 4 điểm)
Chủ yếu bao gồm:
1 trạm thủy lực tải mệt mỏi kết hợp áp suất thủy lực và nhịp đập
1 bệ thử đúc
2 bộ khung giàn tải động và tĩnh
1 bộ truyền động tải mỏi xung đơn hướng 250kN
2 bộ truyền động tải servo hai chiều lực căng và áp suất 150kN
1 bộ hệ thống kiểm soát tải mỏi dao động
1 bộ hệ thống điều khiển servo tải tĩnh
1 bộ đo lực kiểm tra và hệ thống thu thập dữ liệu
1 bộ cảm biến đo độ dịch chuyển độ cứng động và tĩnh
1 bộ dụng cụ (Phương pháp đo chuyển vị trực tiếp 4 điểm)
Thông số kỹ thuật chính:
1, Hệ thống tải mỏi xung điện thủy lực
Lực thử lớn nhất của hệ mỏi | 250KN |
Độ chính xác lực kiểm tra | ± 1% |
Biến động lực kiểm tra động | ≤ 2% Fs |
Tần số biên độ làm việc động tối đa | 60mm / 4Hz |
Áp suất làm việc tối đa của hệ thống | 20MPa |
Đo chuyển vị tối đa phạm vi | 150mm |
đo chuyển vị sự chính xác | Nghị quyết tốt hơn 0,01mm Lặp lại độ chính xác của ± 0,01mm Hiển thị độ chính xác ± 1% |
dải tần làm việc | Vô cấp liên tục điều chỉnh 2-8Hz |
Chuyển vị xung tối đa | Vô cấp điều chỉnh liên tục 800ml/c |
Điều khiển tốc độ trục chính | Tần số thay đổi tốc độ vô cấp Độ chính xác tốc độ ổn định 0,1% Tốc độ thay đổi tỷ lệ 0,1% Độ chính xác đo tốc độ 1rpm |
thử nghiệm lần đo | Công nghệ điện từ chống nhiễu 1 lần / vòng quay; Công suất tối đa 108 Tắt máy cài sẵn, lưu trữ tự động nếu cắt điện |
Công suất động cơ chính của trạm thủy lực | 22kW |
thử nghiệm mỏi kênh truyền hình | 5 kênh (có thể thực hiện kiểm tra mỏi đồng thời một điểm hoặc đa điểm) |
** Nhận xét: Thiết bị truyền động 250KN để được tư vấn riêng
2, Hệ thống tải tĩnh hai chiều Servo thủy lực
Lực thử tĩnh tối đa | 150kN |
Độ chính xác lực kiểm tra | ± 0,5% (10-100% Fs) |
Độ phân giải lực kiểm tra | ± 200000 mét |
đột quỵ tối đa | ± 75mm Độ chính xác hiển thị: 0,5% FS |
phạm vi tốc độ tải | 50-600kN / phút |
cơ cấu chấp hành | Pít-tông tiết diện đồng nhất, thanh đôi, tác động kép của lực căng và lực nén, trang bị bản lề vạn năng; |
3, Hệ thống điều khiển Servo điện-thủy lực
Độ phân giải dịch chuyển | 0,001mm |
Phạm vi đo chuyển vị | ± 5 mm (tổng hành trình 10 mm) Độ phân giải ± 0,001mm Độ chính xác không nhỏ hơn 0,005mm; |
Phương pháp lắp đặt đồng hồ đo chuyển vị | vật cố định cơ sở từ tính |
Thẻ thu nhận cảm biến dịch chuyển/biến dạng | 4 kênh |
Đầu nối và cáp tín hiệu | 4 bộ |
Chế độ điều khiển hệ thống servo | Chế độ điều khiển vòng kín của lực, chuyển vị và biến dạng, có thể được chuyển đổi trơn tru; |
Độ chính xác của lực kiểm tra ở tốc độ không đổi | ± 1% giá trị cài đặt |
Độ chính xác của lực kiểm tra liên tục | ± 1% giá trị cài đặt |
Độ chính xác của dịch chuyển ở tốc độ không đổi | ± 1% giá trị cài đặt |
Độ chính xác của chuyển vị không đổi | ± 1% giá trị cài đặt |
tần số lấy mẫu tối đa | 100MHz |
Bộ điều khiển A/D, độ phân giải D/A | 16 bit |
Với Bài kiểm tra chức năng bảo vệ giới hạn tham số. | |
4, Đang tải khung
kích thước nền tảng đúc | Khoảng 4000 × 2000 × 300 |
Kích thước khung giàn | Khoảng 2000 × 550 × 3000 |
Hình thức lắp đặt bộ truyền động | loại treo |
mẫu thử nghiệm hình thức cài đặt | nằm ngang |
Thông số kỹ thuật chính:
1, Hệ thống tải mỏi xung điện thủy lực
Lực thử lớn nhất của hệ mỏi | 250KN |
Độ chính xác lực kiểm tra | ± 1% |
Biến động lực kiểm tra động | ≤ 2% Fs |
Tần số biên độ làm việc động tối đa | 60mm / 4Hz |
Áp suất làm việc tối đa của hệ thống | 20MPa |
Đo chuyển vị tối đa phạm vi | 150mm |
đo chuyển vị sự chính xác | Nghị quyết tốt hơn 0,01mm Lặp lại độ chính xác của ± 0,01mm Hiển thị độ chính xác ± 1% |
dải tần làm việc | Vô cấp liên tục điều chỉnh 2-8Hz |
Chuyển vị xung tối đa | Vô cấp điều chỉnh liên tục 800ml/c |
Điều khiển tốc độ trục chính | Tần số thay đổi tốc độ vô cấp Độ chính xác tốc độ ổn định 0,1% Tốc độ thay đổi tỷ lệ 0,1% Độ chính xác đo tốc độ 1rpm |
thử nghiệm lần đo | Công nghệ điện từ chống nhiễu 1 lần / vòng quay; Công suất tối đa 108 Tắt máy cài sẵn, lưu trữ tự động nếu cắt điện |
Công suất động cơ chính của trạm thủy lực | 22kW |
thử nghiệm mỏi kênh truyền hình | 5 kênh (có thể thực hiện kiểm tra mỏi đồng thời một điểm hoặc đa điểm) |
** Nhận xét: Thiết bị truyền động 250KN để được tư vấn riêng
2, Hệ thống tải tĩnh hai chiều Servo thủy lực
Lực thử tĩnh tối đa | 150kN |
Độ chính xác lực kiểm tra | ± 0,5% (10-100% Fs) |
Độ phân giải lực kiểm tra | ± 200000 mét |
đột quỵ tối đa | ± 75mm Độ chính xác hiển thị: 0,5% FS |
phạm vi tốc độ tải | 50-600kN / phút |
cơ cấu chấp hành | Pít-tông tiết diện đồng nhất, thanh đôi, tác động kép của lực căng và lực nén, trang bị bản lề vạn năng; |
3, Hệ thống điều khiển Servo điện-thủy lực
Độ phân giải dịch chuyển | 0,001mm |
Phạm vi đo chuyển vị | ± 5 mm (tổng hành trình 10 mm) Độ phân giải ± 0,001mm Độ chính xác không nhỏ hơn 0,005mm; |
Phương pháp lắp đặt đồng hồ đo chuyển vị | vật cố định cơ sở từ tính |
Thẻ thu nhận cảm biến dịch chuyển/biến dạng | 4 kênh |
Đầu nối và cáp tín hiệu | 4 bộ |
Chế độ điều khiển hệ thống servo | Chế độ điều khiển vòng kín của lực, chuyển vị và biến dạng, có thể được chuyển đổi trơn tru; |
Độ chính xác của lực kiểm tra ở tốc độ không đổi | ± 1% giá trị cài đặt |
Độ chính xác của lực kiểm tra liên tục | ± 1% giá trị cài đặt |
Độ chính xác của dịch chuyển ở tốc độ không đổi | ± 1% giá trị cài đặt |
Độ chính xác của chuyển vị không đổi | ± 1% giá trị cài đặt |
tần số lấy mẫu tối đa | 100MHz |
Bộ điều khiển A/D, độ phân giải D/A | 16 bit |
Với Bài kiểm tra chức năng bảo vệ giới hạn tham số. | |
4, Đang tải khung
kích thước nền tảng đúc | Khoảng 4000 × 2000 × 300 |
Kích thước khung giàn | Khoảng 2000 × 550 × 3000 |
Hình thức lắp đặt bộ truyền động | loại treo |
mẫu thử nghiệm hình thức cài đặt | nằm ngang |
