TBTUTM-1000CU
TBTSCIETECH
| Tình trạng sẵn có: | |
|---|---|
1. Giới thiệu:

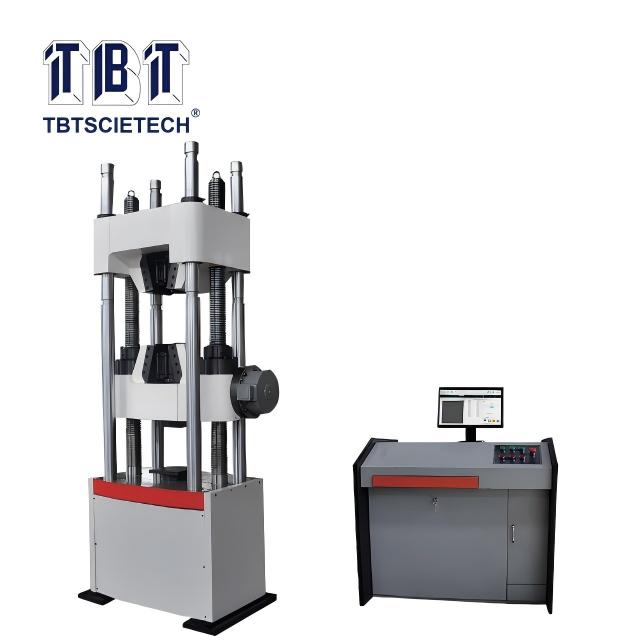

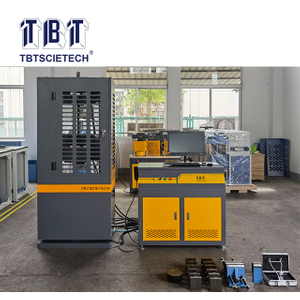

Máy thí nghiệm vạn năng thủy lực TBTUTM-1000CU-I, được sử dụng để kiểm tra các vật liệu kim loại và phi kim loại có độ bền cao khác nhau về độ bền kéo, nén, uốn và cắt.
2. Tiêu chuẩn liên quan
GB228.1-2010, GB/T228.1-2010, ISO6892-1998, EN10002-1：2001 và ASTM
Khám phá Máy kiểm tra đa năng tiên tiến của chúng tôi với Bộ điều khiển PC & servo, được thiết kế để kiểm tra vật liệu chính xác và hiệu quả.Máy này tích hợp nguồn thủy lực, điều khiển servo và giao tiếp máy tính, mang lại độ chính xác tuyệt vời và hoạt động thân thiện với người dùng.
Máy kiểm tra đa năng có điều khiển PC & servo là một giải pháp tiên tiến để kiểm tra vật liệu.Với hệ thống điều khiển thủy lực và servo, nó đảm bảo các phép đo chính xác và hiệu suất ổn định.Lý tưởng cho các nhu cầu thử nghiệm khác nhau, chiếc máy này cung cấp dữ liệu đáng tin cậy cho các ứng dụng nghiên cứu và công nghiệp.
Điều khiển PC & servo: Đảm bảo độ chính xác cao và quản lý dữ liệu hiệu quả.
Năng lượng thủy lực: Cung cấp hiệu suất mạnh mẽ và đáng tin cậy.
Giao diện thân thiện với người dùng: Dễ dàng vận hành với phần mềm toàn diện.
Thử nghiệm đa năng: Thích hợp cho các thí nghiệm kéo, nén và cắt.
Tổng quan về Máy kiểm tra đa năng
Máy kiểm tra đa năng có điều khiển PC & servo được thiết kế cho các ứng dụng kiểm tra vật liệu toàn diện.Thiết kế tinh xảo của nó tích hợp nguồn thủy lực với điều khiển servo tiên tiến, đảm bảo kết quả chính xác và có thể lặp lại.Giao diện máy tính của máy giúp quản lý dữ liệu dễ dàng, khiến nó trở thành công cụ không thể thiếu cho cả nghiên cứu và môi trường công nghiệp.
Các tính năng và ưu điểm chính
Hệ thống điều khiển nâng cao: Việc tích hợp hệ thống điều khiển PC và servo giúp nâng cao độ chính xác và hiệu quả của máy.Hệ thống trợ lực thủy lực mang lại hiệu suất mạnh mẽ, cho phép thực hiện các ứng dụng tải chính xác.
Phần mềm thân thiện với người dùng: Máy đi kèm với phần mềm trực quan giúp đơn giản hóa hoạt động và phân tích dữ liệu.Người dùng có thể dễ dàng thiết lập các bài kiểm tra, theo dõi tiến trình và tạo báo cáo chi tiết.
Tính linh hoạt trong thử nghiệm: Máy kiểm tra đa năng này được thiết kế để xử lý nhiều loại kiểm tra, bao gồm kiểm tra độ bền kéo, nén và cắt.Khả năng thích ứng của nó làm cho nó phù hợp với nhiều loại vật liệu khác nhau, từ kim loại đến polyme.
Ứng dụng và hiệu suất
Máy kiểm tra đa năng hoàn hảo cho mục đích kiểm soát chất lượng, nghiên cứu và phát triển cũng như giáo dục.Độ chính xác và độ tin cậy cao của nó đảm bảo hiệu suất ổn định trong các tình huống thử nghiệm khác nhau.Cấu trúc chắc chắn và các tính năng tiên tiến của máy mang lại tuổi thọ lâu dài và kết quả đáng tin cậy, khiến nó trở thành khoản đầu tư có giá trị cho bất kỳ cơ sở thử nghiệm nào.
Hỏi: Máy này có thể kiểm tra vật liệu gì?Trả lời: Máy này có thể kiểm tra nhiều loại vật liệu, bao gồm kim loại, polyme và vật liệu tổng hợp.
Hỏi: Hệ thống điều khiển PC và servo mang lại lợi ích như thế nào cho quá trình thử nghiệm?Trả lời: Hệ thống điều khiển PC và servo cung cấp khả năng kiểm soát chính xác trong quá trình thử nghiệm, đảm bảo kết quả chính xác và có thể lặp lại.Nó cũng cho phép quản lý và phân tích dữ liệu dễ dàng.
Hỏi: Máy có kèm theo phần mềm không?Trả lời: Có, máy đi kèm với phần mềm toàn diện, dễ sử dụng và cung cấp khả năng quản lý dữ liệu mở rộng.
Hỏi: Máy này có thể thực hiện các bài kiểm tra cắt không?Đáp: Có, máy được thiết kế để thực hiện các thử nghiệm kéo, nén và cắt, khiến máy có tính linh hoạt cao.
1. Giới thiệu:
Máy thí nghiệm vạn năng thủy lực TBTUTM-1000CU-I, được sử dụng để kiểm tra các vật liệu kim loại và phi kim loại có độ bền cao khác nhau về độ bền kéo, nén, uốn và cắt.
2. Tiêu chuẩn liên quan
GB228.1-2010, GB/T228.1-2010, ISO6892-1998, EN10002-1：2001 và ASTM
Khám phá Máy kiểm tra đa năng tiên tiến của chúng tôi với Bộ điều khiển PC & servo, được thiết kế để kiểm tra vật liệu chính xác và hiệu quả.Máy này tích hợp nguồn thủy lực, điều khiển servo và giao tiếp máy tính, mang lại độ chính xác tuyệt vời và hoạt động thân thiện với người dùng.
Máy kiểm tra đa năng có điều khiển PC & servo là một giải pháp tiên tiến để kiểm tra vật liệu.Với hệ thống điều khiển thủy lực và servo, nó đảm bảo các phép đo chính xác và hiệu suất ổn định.Lý tưởng cho các nhu cầu thử nghiệm khác nhau, chiếc máy này cung cấp dữ liệu đáng tin cậy cho các ứng dụng nghiên cứu và công nghiệp.
Điều khiển PC & servo: Đảm bảo độ chính xác cao và quản lý dữ liệu hiệu quả.
Năng lượng thủy lực: Cung cấp hiệu suất mạnh mẽ và đáng tin cậy.
Giao diện thân thiện với người dùng: Dễ dàng vận hành với phần mềm toàn diện.
Thử nghiệm đa năng: Thích hợp cho các thí nghiệm kéo, nén và cắt.
Tổng quan về Máy kiểm tra đa năng
Máy kiểm tra đa năng có điều khiển PC & servo được thiết kế cho các ứng dụng kiểm tra vật liệu toàn diện.Thiết kế tinh xảo của nó tích hợp nguồn thủy lực với điều khiển servo tiên tiến, đảm bảo kết quả chính xác và có thể lặp lại.Giao diện máy tính của máy giúp quản lý dữ liệu dễ dàng, khiến nó trở thành công cụ không thể thiếu cho cả nghiên cứu và môi trường công nghiệp.
Các tính năng và ưu điểm chính
Hệ thống điều khiển nâng cao: Việc tích hợp hệ thống điều khiển PC và servo giúp nâng cao độ chính xác và hiệu quả của máy.Hệ thống trợ lực thủy lực mang lại hiệu suất mạnh mẽ, cho phép thực hiện các ứng dụng tải chính xác.
Phần mềm thân thiện với người dùng: Máy đi kèm với phần mềm trực quan giúp đơn giản hóa hoạt động và phân tích dữ liệu.Người dùng có thể dễ dàng thiết lập các bài kiểm tra, theo dõi tiến trình và tạo báo cáo chi tiết.
Tính linh hoạt trong thử nghiệm: Máy kiểm tra đa năng này được thiết kế để xử lý nhiều loại kiểm tra, bao gồm kiểm tra độ bền kéo, nén và cắt.Khả năng thích ứng của nó làm cho nó phù hợp với nhiều loại vật liệu khác nhau, từ kim loại đến polyme.
Ứng dụng và hiệu suất
Máy kiểm tra đa năng hoàn hảo cho mục đích kiểm soát chất lượng, nghiên cứu và phát triển cũng như giáo dục.Độ chính xác và độ tin cậy cao của nó đảm bảo hiệu suất ổn định trong các tình huống thử nghiệm khác nhau.Cấu trúc chắc chắn và các tính năng tiên tiến của máy mang lại tuổi thọ lâu dài và kết quả đáng tin cậy, khiến nó trở thành khoản đầu tư có giá trị cho bất kỳ cơ sở thử nghiệm nào.
Hỏi: Máy này có thể kiểm tra vật liệu gì?Trả lời: Máy này có thể kiểm tra nhiều loại vật liệu, bao gồm kim loại, polyme và vật liệu tổng hợp.
Hỏi: Hệ thống điều khiển PC và servo mang lại lợi ích như thế nào cho quá trình thử nghiệm?Trả lời: Hệ thống điều khiển PC và servo cung cấp khả năng kiểm soát chính xác trong quá trình thử nghiệm, đảm bảo kết quả chính xác và có thể lặp lại.Nó cũng cho phép quản lý và phân tích dữ liệu dễ dàng.
Hỏi: Máy có kèm theo phần mềm không?Trả lời: Có, máy đi kèm với phần mềm toàn diện, dễ sử dụng và cung cấp khả năng quản lý dữ liệu mở rộng.
Hỏi: Máy này có thể thực hiện các bài kiểm tra cắt không?Đáp: Có, máy được thiết kế để thực hiện các thử nghiệm kéo, nén và cắt, khiến máy có tính linh hoạt cao.
1. Khung tải cứng có 4 cột (hoặc 2 cột tùy chọn) và 2 thanh vít, với không gian thử nghiệm phía trên để kéo và phía dưới để nén, uốn hoặc cắt.
2. Đầu chữ thập ở giữa có bánh răng sâu tích hợp được điều khiển bằng động cơ để di chuyển lên và xuống thay vì truyền xích thông thường để điều chỉnh không gian thử nghiệm theo chiều dọc, điều này làm giảm đáng kể lực giật ngược và nhận được kết quả thử nghiệm chính xác và lặp lại hơn với màn hình hiển thị đường cong kiểm tra mịn và ổn định.
3. Có các rãnh định vị đa cấp trên các cột để dễ dàng điều chỉnh đầu chữ thập phía trên để phù hợp với chiều cao mẫu vật khác nhau.
4. Với kẹp nêm thủy lực mở phía trước, việc buộc chặt mẫu chắc chắn sẽ dễ dàng hơn.
5. Xi lanh được gắn ở đáy máy để có trọng lực làm việc tốt hơn.
6. Hệ thống nguồn dầu servo được cấu hình với van servo điện-thủy lực và bơm bánh răng áp suất cao để có được hiệu suất tuyệt vời.
7. Bộ điều khiển PC với bộ khuếch đại kỹ thuật số 2 kênh cho phép điều khiển vòng kín kỹ thuật số của lực kiểm tra, chuyển vị, ứng suất, biến dạng, v.v.
Bằng chức năng 'Chỉnh sửa', nó cho phép mở rộng quy trình thử nghiệm khi cần thiết để thực hiện bất kỳ loại chỉnh sửa phức tạp nào với việc chuyển đổi chế độ điều khiển, đáp ứng nhiều tiêu chuẩn quốc tế.
1. Khung tải cứng có 4 cột (hoặc 2 cột tùy chọn) và 2 thanh vít, với không gian thử nghiệm phía trên để kéo và phía dưới để nén, uốn hoặc cắt.
2. Đầu chữ thập ở giữa có bánh răng sâu tích hợp được điều khiển bằng động cơ để di chuyển lên và xuống thay vì truyền xích thông thường để điều chỉnh không gian thử nghiệm theo chiều dọc, điều này làm giảm đáng kể lực giật ngược và nhận được kết quả thử nghiệm chính xác và lặp lại hơn với màn hình hiển thị đường cong kiểm tra mịn và ổn định.
3. Có các rãnh định vị đa cấp trên các cột để dễ dàng điều chỉnh đầu chữ thập phía trên để phù hợp với chiều cao mẫu vật khác nhau.
4. Với kẹp nêm thủy lực mở phía trước, việc buộc chặt mẫu chắc chắn sẽ dễ dàng hơn.
5. Xi lanh được gắn ở đáy máy để có trọng lực làm việc tốt hơn.
6. Hệ thống nguồn dầu servo được cấu hình với van servo điện-thủy lực và bơm bánh răng áp suất cao để có được hiệu suất tuyệt vời.
7. Bộ điều khiển PC với bộ khuếch đại kỹ thuật số 2 kênh cho phép điều khiển vòng kín kỹ thuật số của lực kiểm tra, chuyển vị, ứng suất, biến dạng, v.v.
Bằng chức năng 'Chỉnh sửa', nó cho phép mở rộng quy trình thử nghiệm khi cần thiết để thực hiện bất kỳ loại chỉnh sửa phức tạp nào với việc chuyển đổi chế độ điều khiển, đáp ứng nhiều tiêu chuẩn quốc tế.
Tải tối đa | 1000kN |
Phạm vi đo tải | 2% -100% F (20kN-1000kN) |
Tải chính xác | ±1% |
Độ phân giải đo chuyển vị | 0,01mm |
Lỗi đo biến dạng | ±0,5%FS |
Phạm vi kiểm soát tốc độ thử nghiệm | 0,1-50mm/phút |
Phạm vi kiểm soát tốc độ ứng suất: | 1-60MPa/giây |
Không gian kéo tối đa | 850mm (bao gồm cả hành trình piston) |
Không gian nén tối đa | 850mm (bao gồm cả hành trình piston) |
Khoảng cách cột | 630mm |
Hàm phẳng | 0-40mm |
Chiều rộng kẹp của mẫu phẳng (mm) | 120 |
Hàm tròn | φ13-φ60mm |
Kích thước trục lăn | 205*205mm |
Nhịp uốn | 100-600mm |
Chiều rộng uốn: | 140mm |
Đường kính con lăn uốn: | φ40mm |
Cú đánh vào bít tông: | 250mm |
Phương pháp kẹp: | kẹp thủy lực |
Kích thước chiều: đơn vị chính | Khoảng 1225x750x2640mm |
Tủ điều khiển | Khoảng 1140x700x930mm |
Nguồn cấp | 380V 50HZ (ba pha bốn dây) |
Tải tối đa | 1000kN |
Phạm vi đo tải | 2% -100% F (20kN-1000kN) |
Tải chính xác | ±1% |
Độ phân giải đo chuyển vị | 0,01mm |
Lỗi đo biến dạng | ±0,5%FS |
Phạm vi kiểm soát tốc độ thử nghiệm | 0,1-50mm/phút |
Phạm vi kiểm soát tốc độ ứng suất: | 1-60MPa/giây |
Không gian kéo tối đa | 850mm (bao gồm cả hành trình piston) |
Không gian nén tối đa | 850mm (bao gồm cả hành trình piston) |
Khoảng cách cột | 630mm |
Hàm phẳng | 0-40mm |
Chiều rộng kẹp của mẫu phẳng (mm) | 120 |
Hàm tròn | φ13-φ60mm |
Kích thước trục lăn | 205*205mm |
Nhịp uốn | 100-600mm |
Chiều rộng uốn: | 140mm |
Đường kính con lăn uốn: | φ40mm |
Cú đánh vào bít tông: | 250mm |
Phương pháp kẹp: | kẹp thủy lực |
Kích thước chiều: đơn vị chính | Khoảng 1225x750x2640mm |
Tủ điều khiển | Khoảng 1140x700x930mm |
Nguồn cấp | 380V 50HZ (ba pha bốn dây) |
1. Khung tải có trụ gắn phía dưới, với bộ truyền động bánh răng trục vít...... 1 bộ
2. Tủ điều khiển có bơm bánh răng cao áp có độ ồn ........... 1 bộ
3. Van ATOS Ý ................................................................. .................................1 bộ
4. Bơm bánh răng MARZOCCHI của Ý ................................................................. ........................1 bộ
5. Xi lanh đặc biệt Hệ thống lọc dầu chính xác nhiều tầng................................. 1 bộ
6. Bộ khuếch đại lập trình kênh đôi.................................................. ...........1 bộ
7. Cảm biến áp suất dầu có độ chính xác cao ................................................................. .......1 bộ
8. Máy đo độ giãn (YYU25/100) ...................................... ......................1 bộ 9. Bộ điều khiển cầm tay............ ................................................................. ....1 chiếc 10. Hệ thống đo chuyển vị tuyến tính............ ......................1 bộ 10. Một bộ phụ kiện:
10.1 Hàm kẹp căng cho loại phẳng (0-20mm,20-40mm) ...................... 1 bộ mỗi chiếc 10.2 Hàm kẹp căng cho loại tròn (φ13-φ26mm, φ26-φ40mm,φ40-φ60mm)......mỗi bộ 1 bộ 10.3 Hàm kẹp nén (205*205mm) ......................................1 bộ 10.4 Thiết bị uốn (Đường kính đầu đo 40mm ) ....................1 bộ 11. Phần mềm điều khiển đặc biệt để thử nghiệm ................................................ ............1 bộ 12. Máy tính Lenovo ........... ................................................................. ...........1 bộ 13. Máy in HP A4 .................... ................................................................. .........1 bộ
1. Khung tải có trụ gắn phía dưới, với bộ truyền động bánh răng trục vít...... 1 bộ
2. Tủ điều khiển có bơm bánh răng cao áp có độ ồn ........... 1 bộ
3. Van ATOS Ý ................................................................. .................................1 bộ
4. Bơm bánh răng MARZOCCHI của Ý ................................................................. ........................1 bộ
5. Xi lanh đặc biệt Hệ thống lọc dầu chính xác nhiều tầng................................. 1 bộ
6. Bộ khuếch đại lập trình kênh đôi.................................................. ...........1 bộ
7. Cảm biến áp suất dầu có độ chính xác cao ................................................................. .......1 bộ
8. Máy đo độ giãn (YYU25/100) ...................................... ......................1 bộ 9. Bộ điều khiển cầm tay............ ................................................................. ....1 chiếc 10. Hệ thống đo chuyển vị tuyến tính............ ......................1 bộ 10. Một bộ phụ kiện:
10.1 Hàm kẹp căng cho loại phẳng (0-20mm,20-40mm) ...................... 1 bộ mỗi chiếc 10.2 Hàm kẹp căng cho loại tròn (φ13-φ26mm, φ26-φ40mm,φ40-φ60mm)......mỗi bộ 1 bộ 10.3 Hàm kẹp nén (205*205mm) ......................................1 bộ 10.4 Thiết bị uốn (Đường kính đầu đo 40mm ) ....................1 bộ 11. Phần mềm điều khiển đặc biệt để thử nghiệm ................................................ ............1 bộ 12. Máy tính Lenovo ........... ................................................................. ...........1 bộ 13. Máy in HP A4 .................... ................................................................. .........1 bộ
