Sê -ri TBTGPR
TBTSCIETECH
| Tình trạng sẵn có: | |
|---|---|
Radar sê-ri TBTGPR sử dụng sóng điện từ tần số cao (EM) (từ tần số thấp đến cao) để có được thông tin dưới bề mặt. TBTGPR phát hiện những thay đổi về tính chất EM (độ thấm điện môi, độ dẫn và tính thấm từ), trong môi trường địa chất, là một chức năng của vật liệu đất và đá, hàm lượng nước và mật độ khối. Dữ liệu thường thu được bằng ăng -ten được đặt trên mặt đất hoặc trong lỗ khoan hoặc trong không khí. Ăng -ten truyền phát sóng sóng EM lan truyền trong lớp dưới bề mặt và phản xạ từ các ranh giới mà có sự tương phản thuộc tính EM. Anten GPR nhận ghi lại các sóng phản xạ trong phạm vi thời gian có thể lựa chọn. Độ sâu của các giao diện phản xạ được tính toán từ thời gian đến trong dữ liệu GPR nếu tốc độ lan truyền EM trong lớp dưới bề mặt có thể được ước tính hoặc đo lường.
Radar sê-ri TBTGPR sử dụng sóng điện từ tần số cao (EM) (từ tần số thấp đến cao) để có được thông tin dưới bề mặt. TBTGPR phát hiện những thay đổi về tính chất EM (độ thấm điện môi, độ dẫn và tính thấm từ), trong môi trường địa chất, là một chức năng của vật liệu đất và đá, hàm lượng nước và mật độ khối. Dữ liệu thường thu được bằng ăng -ten được đặt trên mặt đất hoặc trong lỗ khoan hoặc trong không khí. Ăng -ten truyền phát sóng sóng EM lan truyền trong lớp dưới bề mặt và phản xạ từ các ranh giới mà có sự tương phản thuộc tính EM. Anten GPR nhận ghi lại các sóng phản xạ trong phạm vi thời gian có thể lựa chọn. Độ sâu của các giao diện phản xạ được tính toán từ thời gian đến trong dữ liệu GPR nếu tốc độ lan truyền EM trong lớp dưới bề mặt có thể được ước tính hoặc đo lường.
Bộ điều khiển GPR | Bộ điều khiển kênh D ual (tối đa tối đa 8 kênh) |
Kênh làm việc | 2 kênh (trang bị với máy tính xách tay) |
ADC bit | 16 bit |
Tốc độ quét tối đa | 512 quét/s (số điểm lấy mẫu là 512) |
Số điểm lấy mẫu | 256, 512, 1024, 2048, 4096, 8192 |
Tần số truyền tối đa | 800kHz |
Thu thập chế độ | Chế độ thời gian, chế độ khoảng cách và chế độ đo điểm |
Phạm vi cửa sổ thời gian | 1 ~ 8000ns |
Đạt được phạm vi | -10db ~ 160db |
Chức năng xử lý thời gian thực | Độ lệch không điều chỉnh, lọc linh hoạt, lọc IIR, loại bỏ nền, trung bình giữa các cách, dữ liệu quá |

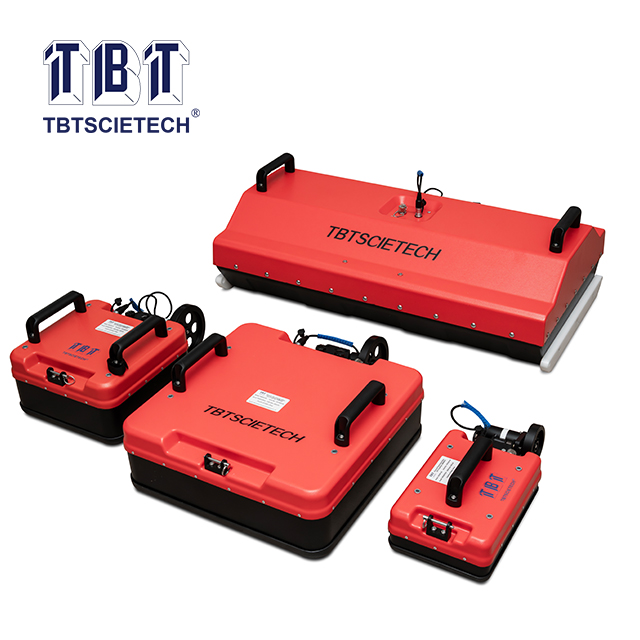

Các loại ăng -ten | Tần số trung tâm | Chiều rộng xung | Phạm vi độ sâu | Độ sâu tham chiếu | Ứng dụng ăng -ten |
Ăng che chắn -ten ghép nối đất được | 2500 MHz | 0,4ns | 0,1 ~ 0,3m | 0,2m | Cấu trúc tòa nhà, lớp mặt đường, kỹ thuật cầu |
1600 MHz | 0,6ns | 0,2 ~ 0,5m | 0,4m | Cấu trúc tòa nhà, lớp mặt đường, kiểm tra khiếm khuyết cầu | |
900 MHz | 1.1ns | 0,5 ~ 1,5m | 0,7m | Kiểm tra chất lượng lót/lớp lót đường hầm, kiểm tra bệnh trên đường | |
400 MHz | 2.5ns | 1 ~ 4m | 2,5m | Kiểm tra chất lượng lót/lớp lót đường hầm, phát hiện bệnh tật đường, phát hiện tiện ích, bảo tồn nước và phát hiện kỹ thuật thủy điện | |
200MHz | 5ns | 1 ~ 6m | 4m | Phát hiện bệnh trên đường, kiểm tra chất lượng đảo ngược, phát hiện tiện ích, bảo tồn nước và kỹ thuật thủy điện, khảo sát địa chất | |
100 MHz | 10ns | 1 ~ 30m | 15m | Dự báo trước cho Khảo sát Địa chất Đường hầm, Khảo sát khoáng sản, Bảo tồn nước và Phát hiện kỹ thuật thủy điện | |
Anten khớp nối đất không che chắn | 35 MHz | 2.9ns | 1 ~ 40m | 30m | Khảo sát địa chất, khảo sát khoáng sản, nghiên cứu nguồn nước, nghiên cứu đất đông lạnh và khảo sát độ dày băng/tuyết |

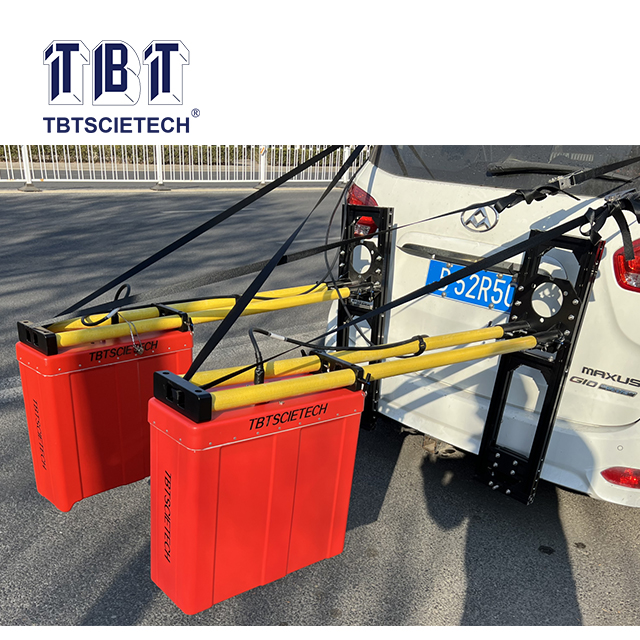

Ăng không khí-ten sừng | 2000 MHz | 0,5ns | 0,1 ~ 0,5m | 0,3m | Lớp mặt đường phát hiện độ dày ở tốc độ đường cao tốc |
1500 MHz | 0,7ns | 0,2 ~ 0,7m | 0,5m | Phát hiện độ dày lớp mặt đường và phát hiện độ dày lớp ổn định ở tốc độ đường cao tốc | |
Lưu ý quan trọng: Độ sâu thâm nhập của ăng -ten có liên quan chặt chẽ đến độ dẫn của môi trường, độ dẫn càng cao, độ sâu thâm nhập của ăng ten càng nông. Độ sâu thâm nhập sẽ giảm mạnh trong đất sét ướt. Độ sâu thâm nhập ở trên là trong điều kiện tuyệt đối của giá trị lý thuyết; | |||||
Bộ điều khiển GPR | Bộ điều khiển kênh D ual (tối đa tối đa 8 kênh) |
Kênh làm việc | 2 kênh (trang bị với máy tính xách tay) |
ADC bit | 16 bit |
Tốc độ quét tối đa | 512 quét/s (số điểm lấy mẫu là 512) |
Số điểm lấy mẫu | 256, 512, 1024, 2048, 4096, 8192 |
Tần số truyền tối đa | 800kHz |
Thu thập chế độ | Chế độ thời gian, chế độ khoảng cách và chế độ đo điểm |
Phạm vi cửa sổ thời gian | 1 ~ 8000ns |
Đạt được phạm vi | -10db ~ 160db |
Chức năng xử lý thời gian thực | Độ lệch không điều chỉnh, lọc linh hoạt, lọc IIR, loại bỏ nền, trung bình giữa các cách, dữ liệu quá |
Các loại ăng -ten | Tần số trung tâm | Chiều rộng xung | Phạm vi độ sâu | Độ sâu tham chiếu | Ứng dụng ăng -ten |
Ăng che chắn -ten ghép nối đất được | 2500 MHz | 0,4ns | 0,1 ~ 0,3m | 0,2m | Cấu trúc tòa nhà, lớp mặt đường, kỹ thuật cầu |
1600 MHz | 0,6ns | 0,2 ~ 0,5m | 0,4m | Cấu trúc tòa nhà, lớp mặt đường, kiểm tra khiếm khuyết cầu | |
900 MHz | 1.1ns | 0,5 ~ 1,5m | 0,7m | Kiểm tra chất lượng lót/lớp lót đường hầm, kiểm tra bệnh trên đường | |
400 MHz | 2.5ns | 1 ~ 4m | 2,5m | Kiểm tra chất lượng lót/lớp lót đường hầm, phát hiện bệnh tật đường, phát hiện tiện ích, bảo tồn nước và phát hiện kỹ thuật thủy điện | |
200MHz | 5ns | 1 ~ 6m | 4m | Phát hiện bệnh trên đường, kiểm tra chất lượng đảo ngược, phát hiện tiện ích, bảo tồn nước và kỹ thuật thủy điện, khảo sát địa chất | |
100 MHz | 10ns | 1 ~ 30m | 15m | Dự báo trước cho Khảo sát Địa chất Đường hầm, Khảo sát khoáng sản, Bảo tồn nước và Phát hiện kỹ thuật thủy điện | |
Anten khớp nối đất không che chắn | 35 MHz | 2.9ns | 1 ~ 40m | 30m | Khảo sát địa chất, khảo sát khoáng sản, nghiên cứu nguồn nước, nghiên cứu đất đông lạnh và khảo sát độ dày băng/tuyết |
Ăng không khí-ten sừng | 2000 MHz | 0,5ns | 0,1 ~ 0,5m | 0,3m | Lớp mặt đường phát hiện độ dày ở tốc độ đường cao tốc |
1500 MHz | 0,7ns | 0,2 ~ 0,7m | 0,5m | Phát hiện độ dày lớp mặt đường và phát hiện độ dày lớp ổn định ở tốc độ đường cao tốc | |
Lưu ý quan trọng: Độ sâu thâm nhập của ăng -ten có liên quan chặt chẽ đến độ dẫn của môi trường, độ dẫn càng cao, độ sâu thâm nhập của ăng ten càng nông. Độ sâu thâm nhập sẽ giảm mạnh trong đất sét ướt. Độ sâu thâm nhập ở trên là trong điều kiện tuyệt đối của giá trị lý thuyết; | |||||
