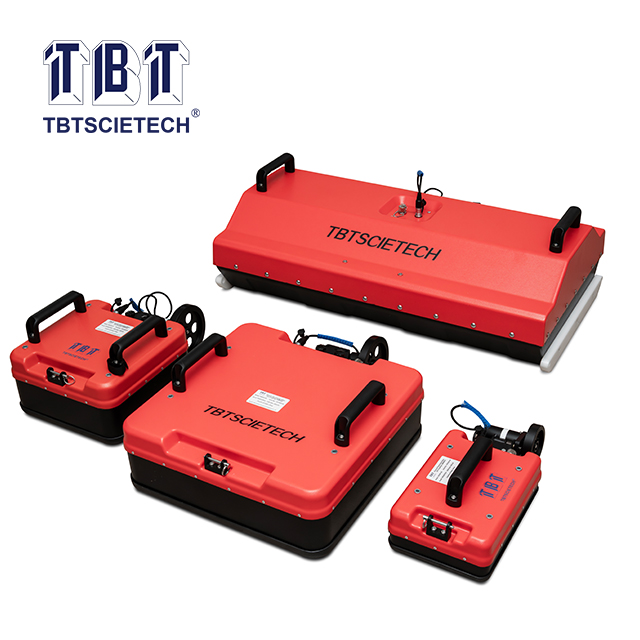

Radar thâm nhập mặt đất (GPR). Từ nhà sản xuất Trung Quốc

Ứng dụng hệ thống TBTGPR-40:

Kiểm tra chất lượng đường băng thành phố và sân bay

City Road Subref Surface Caucents và phát hiện bệnh tật

Phát hiện đường ống tiện ích

Kiểm tra đường hầm và đường sắt

Độ dày lớp nhựa đường , độ dày lớp cấu trúc và phát hiện bệnh

Độ dày lớp cấu trúc đường cao tốc và phát hiện bệnh tật trên đường

Đặc trưng:

1, các kênh hoạt động độc lập và đồng thời mà không có sự can thiệp lẫn nhau. Nó có nghĩa là một số radar một kênh hoạt động cùng một lúc ( kiểm soát chia sẻ thời gian trên), giúp cải thiện đáng kể hiệu quả phát hiện.

2, tính linh hoạt và khả năng tương thích tốt, số kênh và tần số ăng -ten có thể được chọn tự do.

3, hệ thống tự động xác định ăng -ten và tạo cấu hình tham số.

4, hệ thống lưu cả dữ liệu gốc và dữ liệu trong trường .

5, bộ mã hóa xe và bộ mã hóa ăng -ten là tùy chọn.

6, Bộ điều khiển 2U Cấu trúc được thiết kế với kết nối thiết bị đầu cuối bên ngoài bằng cổng nối tiếp (RS232), RJ45, USB , v.v.

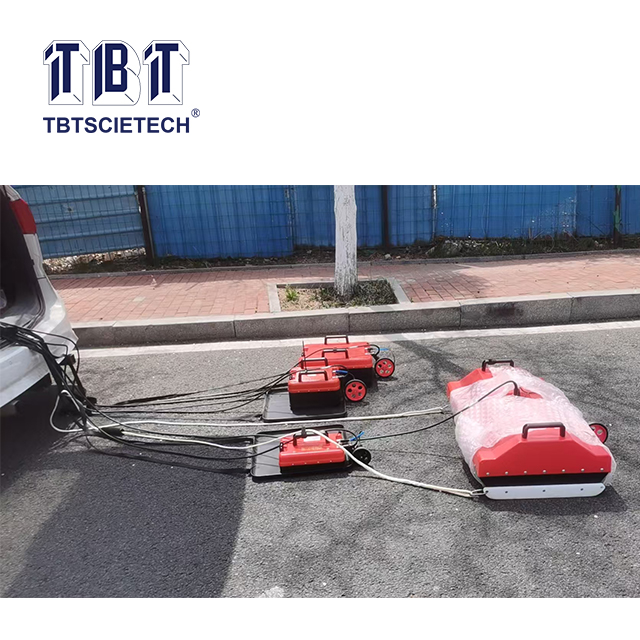

7, trailer Ăng -ten được tích hợp được thiết kế với bánh xe lốp, nó có thể đi về phía trước, lùi hoặc chuyển các hướng khác. Đoạn giới thiệu được thực hiện với nắp chống mài mòn và dưới cùng đảm bảo các radar hoạt động an toàn với tốc độ khoảng 70km/h. Kích thước trailer được thiết kế nhỏ gọn là 1960x1155x530mm.

Người điều khiển	GPR-40
Ăng -ten tương thích	Ăng -ten loạt GPR
Kênh làm việc	4 kênh (có thể được tùy chỉnh tối đa. Tối đa 12 kênh）
Chấp nhận GPS	Theo cổng nối tiếp RS232, chấp nhận định dạng dữ liệu GPGGA
Chế độ hiển thị	Màu sai, mức màu xám, sóng xếp chồng và sóng xếp màu
Cung cấp điện	Nguồn điện bên ngoài, 18V ~ 27V
Tiêu thụ điện	≤80W
Kích cỡ	435mm × 350mm × 85mm
Cân nặng	6kg
Nhiệt độ làm việc	-20 ~+50
Nhiệt độ lưu trữ	-40 ~+60
Độ ẩm làm việc	<95%, không ngưng tụ
Mức độ không thấm nước	IP65
Thu thập dữ liệu
Định dạng dữ liệu	Ger (SRD)
ADC bit	16 bit
Tốc độ quét tối đa	512 quét/s (số điểm lấy mẫu là 512)
Số điểm lấy mẫu	256, 512, 1024, 2048, 4096, 8192
Tần số truyền tối đa	800kHz
Chế độ thu thập	Chế độ thời gian, chế độ khoảng cách và chế độ đo điểm
Phạm vi cửa sổ thời gian	1 ~ 8000ns
Đạt được phạm vi	-10db ~ 160db
Số điểm điều chỉnh tăng	9 mảnh
Chức năng xử lý thời gian thực	Độ lệch không điều chỉnh, lọc linh hoạt, lọc IIR, loại bỏ nền, trung bình giữa các cách, dữ liệu quá
Thiết bị đầu cuối cài đặt bên ngoài
Truyền dữ liệu	USB 3.0
GPS	Cổng nối tiếp (RS232)
điều khiển	Cổng mạng RJ45
Kiểm soát chính	Ổ cắm hàng không 8 chân

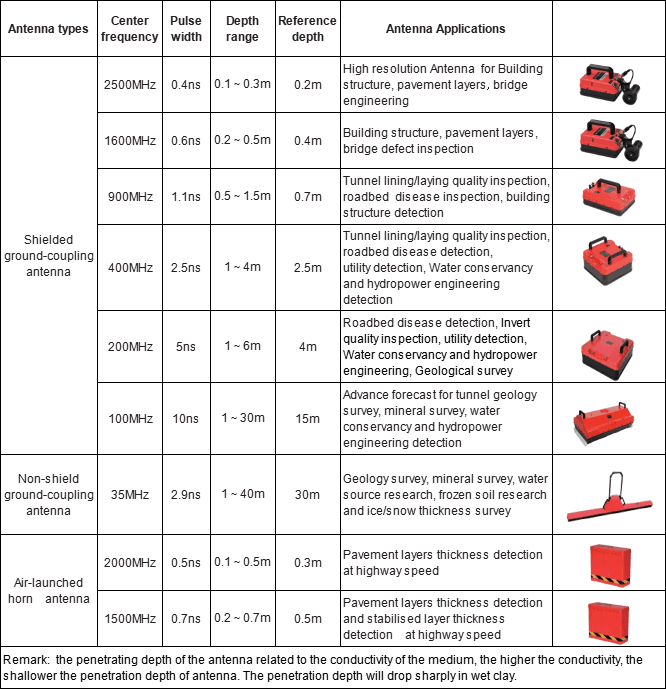

QQ 图片 20210706143508

Các chức năng và tính năng của phần mềm GPR-40:

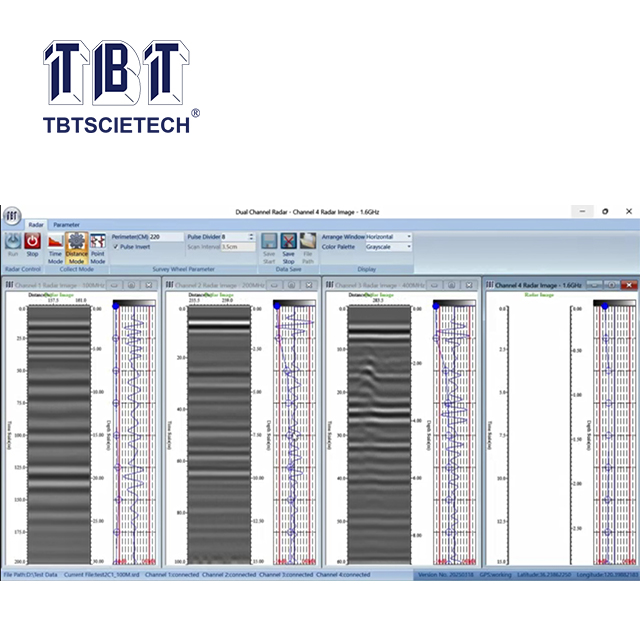

1) Việc mua và hiển thị đồng thời 4 kênh ở các chế độ tùy chọn khác nhau như ốp lát, xếp tầng hoặc một kênh riêng lẻ.

2) Các phương pháp phát hiện khác nhau có sẵn như các phương pháp phát hiện kích hoạt khoảng cách hoặc đo khoảng cách.

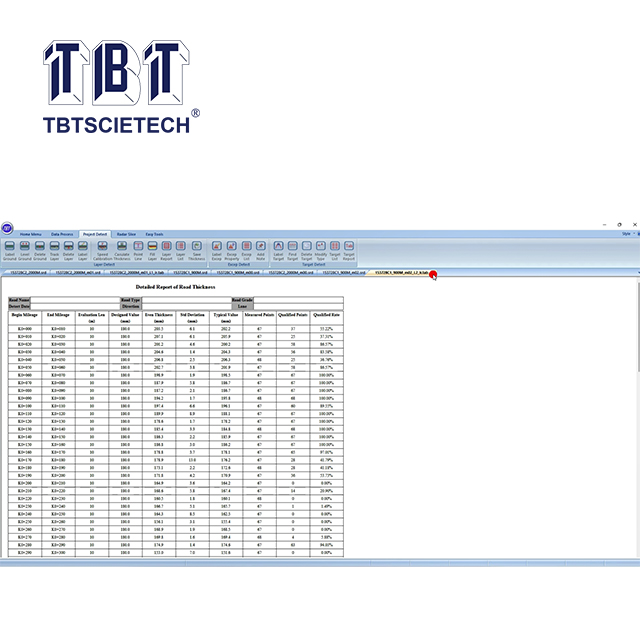

3) Các phương pháp xử lý dữ liệu khác nhau có thể được chọn để làm nổi bật các đặc điểm tín hiệu của mục tiêu được phát hiện.

4) Dữ liệu gốc và dữ liệu trong trường được lưu cùng một lúc để tránh vô hiệu dữ liệu do sai lệch.

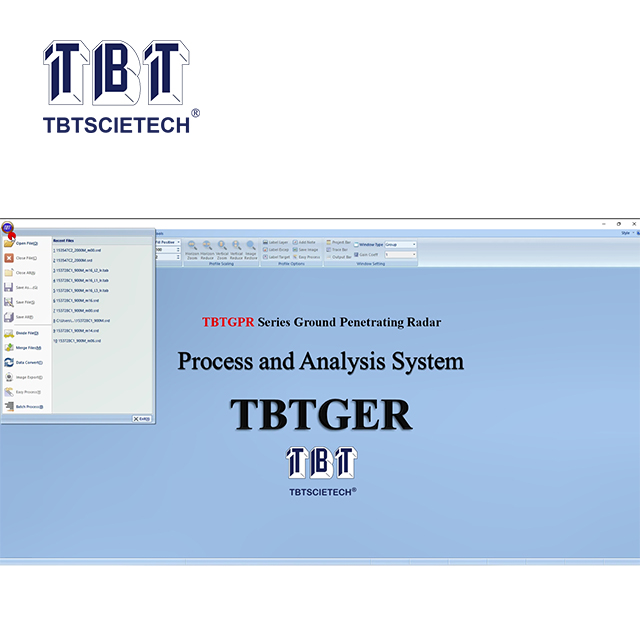

5) Định dạng dữ liệu hoàn toàn tương thích với định dạng dữ liệu radar chung của GER, phần mềm GER2.0 được sử dụng để xử lý dữ liệu với các chức năng mạnh mẽ và giao diện thân thiện.

6) Phần mềm mua lại thời gian thực có thể được cài đặt trên máy tính xách tay hoặc thiết bị đầu cuối cầm tay khác để mang theo thuận tiện.
