Sự hư hỏng mặt đường sớm do quá trình oxy hóa chất kết dính nhựa đường gây ra hậu quả nghiêm trọng về cấu trúc cho mạng lưới đường cao tốc. Quá trình lão hóa hiện trường phải mất từ bảy đến mười năm mới biểu hiện, khiến việc quan sát thời gian thực không thể kiểm soát được chất lượng. Các phòng thí nghiệm thử nghiệm vật liệu yêu cầu một phương pháp được tiêu chuẩn hóa, tăng tốc để mô phỏng quá trình lão hóa oxy hóa lâu dài nhằm chứng nhận chất kết dính nhựa đường đạt Phân loại Hiệu suất Superpave (PG) và dự đoán chính xác hiệu suất trong tương lai. Thiết bị tiêu chuẩn công nghiệp để mô phỏng quá trình lão hóa trong quá trình sử dụng lâu dài là bình lão hóa chịu áp lực PAV . Chúng tôi sẽ chia nhỏ cơ chế PAV, các tiêu chuẩn tuân thủ và tiêu chí kỹ thuật mà người quản lý phòng thí nghiệm phải sử dụng để đánh giá và mua hệ thống phù hợp.

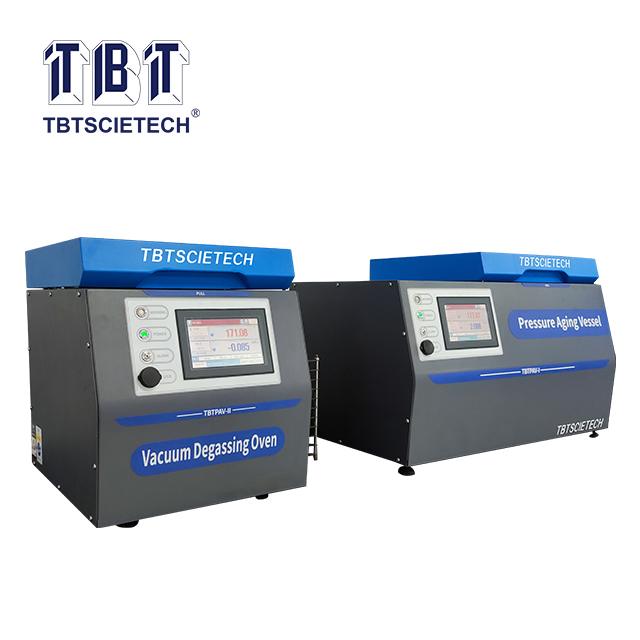

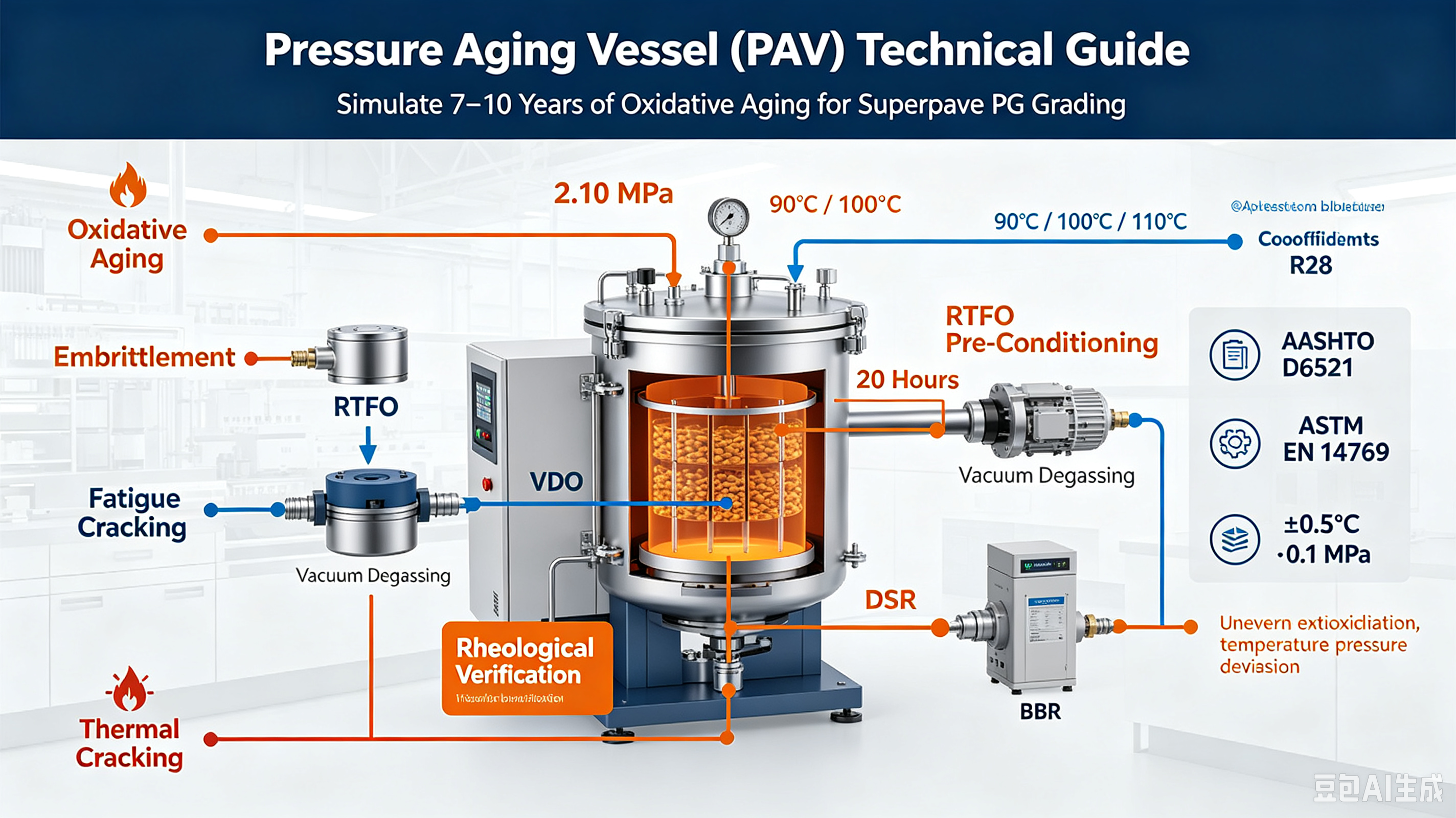

Chức năng cốt lõi: Tàu lão hóa áp suất (PAV) sử dụng nhiệt độ cao và không khí điều áp để mô phỏng quá trình lão hóa oxy hóa trong quá trình sử dụng từ 7–10 năm của chất kết dính nhựa đường chỉ trong 20 giờ, cho phép các kỹ sư dự đoán hiệu suất của mặt đường trong tương lai.
Sự phụ thuộc vào quy trình làm việc: Thử nghiệm PAV hoàn toàn là một giai đoạn lão hóa thứ cấp; nó phải được thực hiện trên các mẫu đã trải qua quá trình lão hóa ngắn hạn thông qua Lò màng mỏng cán (RTFO).
Yêu cầu tuân thủ: Việc mua sắm phải ưu tiên các hệ thống tuân thủ nghiêm ngặt các tiêu chuẩn AASHTO R28, ASTM D6521 và EN 14769 về dung sai nhiệt độ và áp suất để đảm bảo tính chính xác của kết quả lão hóa nhựa đường.
Tiêu chí đánh giá: Người quản lý phòng thí nghiệm nên đánh giá thiết bị PAV dựa trên thời gian phục hồi nhiệt, khả năng ghi dữ liệu tự động, các lỗi an toàn và hồ sơ theo dõi của nhà cung cấp.
Mục lục
Mô phỏng lão hóa dài hạn chính xác, có thể tái tạo trong môi trường phòng thí nghiệm tạo thành nền tảng cho việc dự đoán tình trạng mặt đường trong tương lai. Nếu mô phỏng lão hóa có sai sót, thử nghiệm lưu biến tiếp theo sẽ mang lại dữ liệu không chính xác. Điều này trực tiếp dẫn đến việc phê duyệt các chất kết dính không đạt tiêu chuẩn hoặc loại bỏ các vật liệu khả thi. Tiêu chí thành công của quá trình này dựa vào việc kiểm soát môi trường chính xác, đảm bảo mọi mẫu đều trải qua tốc độ oxy hóa hóa học như nhau.
PAV đẩy nhanh quá trình oxy hóa hóa học xảy ra tự nhiên trên mặt đường nhựa trong hơn một thập kỷ. Tại hiện trường, quá trình oxy hóa diễn ra chậm khi mặt đường tiếp xúc với oxy trong khí quyển, bức xạ tia cực tím và nhiệt độ môi trường dao động. Phản ứng hóa học này làm thay đổi cấu trúc phân tử của bitum. Nó làm tăng nồng độ của các phân tử phức tạp, có cực cao được gọi là nhựa đường trong khi làm cạn kiệt các phần maltene nhẹ hơn. Khi hàm lượng nhựa đường tăng lên, cấu trúc keo của chất kết dính sẽ thay đổi, khiến vật liệu cứng lại đáng kể.
Bằng cách đặt chất kết dính trong môi trường giàu oxy, áp suất cao ở nhiệt độ cao, PAV buộc phản ứng hóa học này xảy ra nhanh chóng. Những thay đổi lưu biến do phơi nhiễm PAV gây ra phản ánh sự suy thoái vật lý được thấy ở các đường cao tốc đã cũ. Việc thử nghiệm chất kết dính sau khi tiếp xúc với PAV cho phép các kỹ sư liên hệ trực tiếp các kết quả trong phòng thí nghiệm với khả năng nứt do mỏi và nứt do nhiệt ở nhiệt độ thấp trên hiện trường. Nếu chất kết dính duy trì đủ độ đàn hồi và chống lại độ cứng quá mức sau khi điều hòa PAV thì nó có thể sẽ hoạt động tốt trong suốt tuổi thọ thiết kế dự kiến.
Quá trình lão hóa tăng tốc phụ thuộc vào hai yếu tố chính: nhiệt và không khí điều áp. Quy trình vận hành tiêu chuẩn quy định rằng bình phải được điều áp đến chính xác 2,10 MPa (khoảng 300 psi) bằng cách sử dụng khí nén khô, sạch. Áp suất cao này đẩy oxy vào sâu trong ma trận chất kết dính, làm tăng mạnh tốc độ oxy hóa so với điều kiện khí quyển tiêu chuẩn.
Việc lựa chọn nhiệt độ được quyết định bởi loại khí hậu cụ thể của chất kết dính đang được thử nghiệm. Nhiệt độ thử nghiệm tiêu chuẩn được đặt ở 90°C, 100°C hoặc 110°C. Chất kết dính dành cho khí hậu lạnh hơn được ủ ở nhiệt độ thấp hơn (90°C), trong khi những chất kết dính được thiết kế cho nhiệt độ sa mạc khắc nghiệt được ủ ở 110°C. Việc duy trì sự ổn định nhiệt độ tuyệt đối trong toàn bộ chu trình thử nghiệm 20 giờ là điều bắt buộc. Ngay cả những biến động nhỏ cũng làm thay đổi tốc độ oxy hóa và làm mất hiệu lực của kết quả thử nghiệm.
Thử nghiệm PAV được sử dụng sau khi chất kết dính bị lão hóa trong thời gian ngắn. Đầu tiên, Lò cán màng mỏng (RTFO) mô phỏng quá trình lão hóa xảy ra trong quá trình trộn và trải nhựa đường. Sau đó, chất kết dính được lão hóa bằng RTFO được đặt vào PAV trong chu kỳ 20 giờ để mô phỏng quá trình lão hóa lâu dài khi sử dụng. Sau khi lão hóa PAV, thử nghiệm DSR, BBR và DTT có thể được sử dụng để đánh giá độ mỏi và hiệu suất nứt ở nhiệt độ thấp.
Giai đoạn thử nghiệm | Giai đoạn vòng đời mô phỏng | Thiết bị được sử dụng | Các biến môi trường chính | Mục Đích Chính |
|---|---|---|---|---|
Lão hóa ngắn hạn | Nhà máy trộn, vận chuyển và thi công lát nền | Lò nướng màng mỏng (RTFO) | 163°C, áp suất khí quyển, luồng không khí liên tục | Đo tổn thất khối lượng và mô phỏng quá trình đốt cháy dễ bay hơi ban đầu |
Lão hóa lâu dài | 7 đến 10 năm tiếp xúc với môi trường trong quá trình hoạt động | 90°C/100°C/110°C, không khí điều áp 2,10 MPa, 20 giờ | Mô phỏng quá trình oxy hóa hóa học sâu và sự giòn | |
Chuẩn bị sau lão hóa | Chuẩn bị cho thử nghiệm lưu biến | Lò khử khí chân không (VDO) | 170°C, áp suất tuyệt đối 15 kPa | Loại bỏ bọt khí bám trên chất kết dính lâu năm |
Kiểm tra thể chất | Dự đoán sự cố nhiệt độ trung bình và nhiệt độ thấp | DSR, BBR, DTT | Thay đổi nhiệt độ trung bình và dưới 0 | Xác định chứng nhận phân loại Superpave PG cuối cùng |
Trong ngành thử nghiệm vật liệu, thiết bị phải đáp ứng các yêu cầu nghiêm ngặt của các tổ chức thử nghiệm quốc tế để đảm bảo kết quả được bảo vệ về mặt pháp lý. Các cơ quan của Bộ Giao thông Vận tải (DOT) và các nhà thầu tư nhân dựa vào những kết quả này để phê duyệt các dự án lát đường trị giá hàng triệu đô la. Việc đánh giá hệ thống PAV đòi hỏi phải đi sâu vào khả năng tuân thủ của nó.
Thử nghiệm PAV phải tuân theo các yêu cầu AASHTO R28, ASTM D6521 và EN 14769 hiện hành. Các tiêu chuẩn này quy định các điều kiện thử nghiệm quan trọng, bao gồm chuẩn bị mẫu, nhiệt độ, áp suất và thời gian lão hóa. Trong chu kỳ lão hóa 20 giờ, PAV phải duy trì nhiệt độ và áp suất ổn định trong giới hạn yêu cầu để mang lại kết quả nhất quán cho việc phân loại PG chất kết dính nhựa đường.
Các phòng thí nghiệm nhựa đường hiện đại hoạt động theo hệ thống quản lý chất lượng nghiêm ngặt. Việc ghi lại nhiệt độ và áp suất liên tục trong toàn bộ quá trình thử nghiệm kéo dài 20 giờ là một yêu cầu nghiêm ngặt. Nếu sự dao động điện năng gây ra sự sụt giảm áp suất tạm thời trong giờ 14, người quản lý phòng thí nghiệm phải biết về điều đó vì lô chất kết dính cụ thể đó đã bị xâm phạm.
Khi đánh giá thiết bị, kỹ thuật viên phải đánh giá khả năng của phần mềm về tính toàn vẹn dữ liệu. Hệ thống sẽ tự động ghi lại các thông số môi trường theo định kỳ và lưu trữ dữ liệu này một cách an toàn. Khả năng xuất các báo cáo tuân thủ, không thể thay đổi qua USB hoặc kết nối mạng trực tiếp là điều cần thiết để vượt qua các cuộc kiểm tra của DOT và đại lý. Các hệ thống thiếu quy trình kiểm tra chặt chẽ sẽ khiến phòng thí nghiệm phải chịu trách nhiệm pháp lý đáng kể nếu sự cố mặt đường dẫn đến việc điều tra pháp lý về các chứng nhận chất kết dính ban đầu.
Xác minh hệ thống ghi lại nhiệt độ và áp suất trong khoảng thời gian tối thiểu một phút.
Đảm bảo phần mềm tạo báo cáo PDF hoặc CSV được mã hóa không thể thay đổi.
Xác nhận nhật ký dữ liệu bao gồm ID nhà điều hành, ngày, giờ và các thông số cấp PG cụ thể.
Kiểm tra việc gắn cờ lỗi tự động nếu các tham số sai lệch vượt quá dung sai AASHTO.

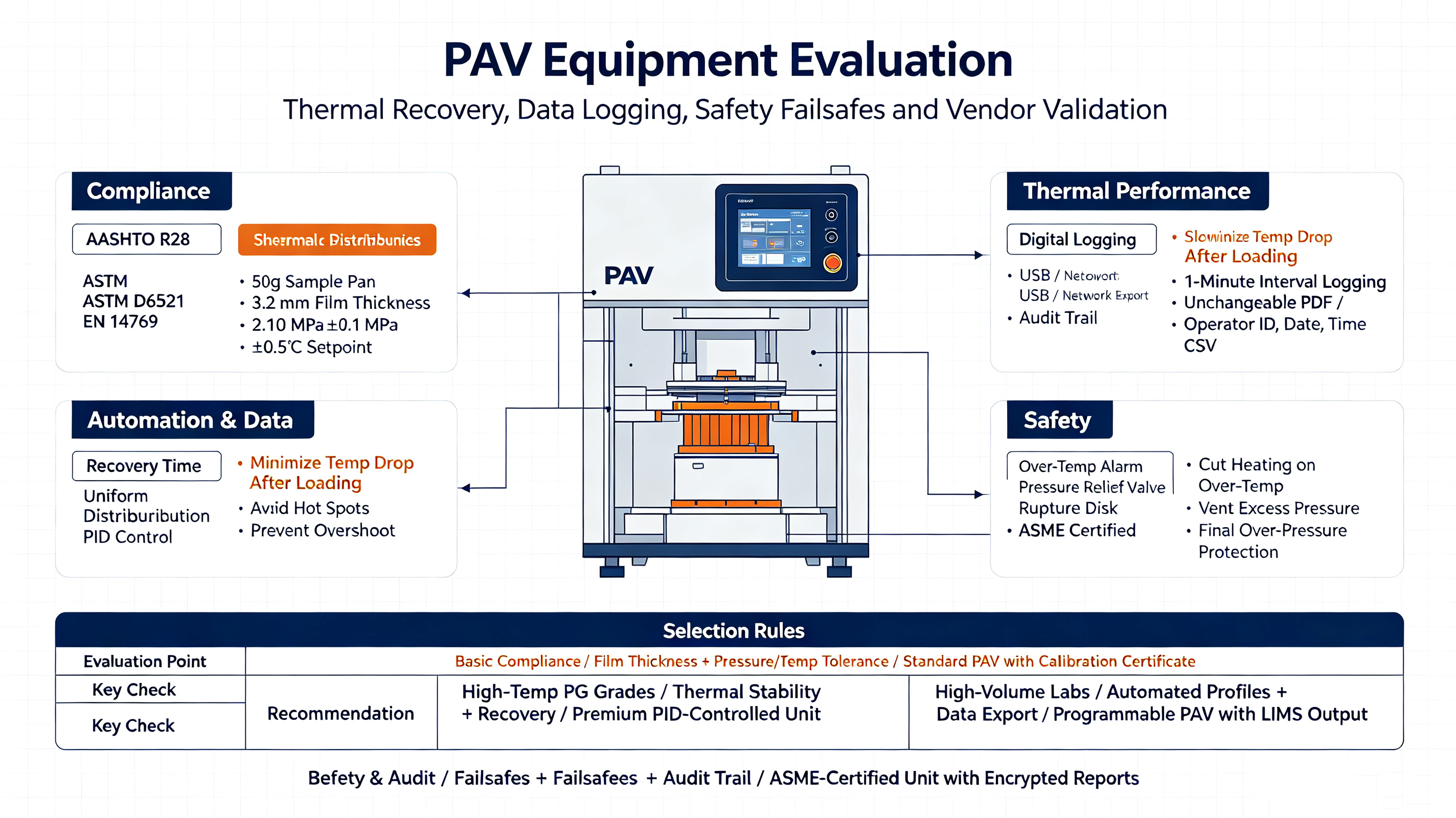

Việc lựa chọn thiết bị phù hợp đòi hỏi phải cân bằng nhu cầu vận hành cơ bản với lợi ích của hệ thống thông lượng cao, hoàn toàn tự động. Các nhà quản lý phòng thí nghiệm phải đánh giá các mô hình công nghiệp đã được thiết lập dựa trên khả năng mang lại kết quả nhất quán, duy trì độ ổn định nhiệt và bảo vệ người vận hành khỏi các mối nguy hiểm áp suất cao.
Kiểm tra PAV chính xác đòi hỏi phải kiểm soát nhiệt độ ổn định và thống nhất. Bộ điều khiển nhiệt độ PID giúp duy trì nhiệt độ cần thiết và giảm hiện tượng quá nhiệt trong chu kỳ lão hóa. Bình cũng phải phân phối nhiệt đều trên tất cả các khay đựng mẫu sao cho mỗi mẫu chất kết dính nhựa đường nhận được các điều kiện lão hóa nhất quán.
Điểm khác biệt chính giữa các thiết bị PAV tiêu chuẩn và cao cấp là thời gian thu hồi nhiệt. Khi kỹ thuật viên nạp giá mẫu vào bình đã được làm nóng trước ở 100°C, việc đưa chảo ở nhiệt độ phòng và nắp mở sẽ khiến nhiệt độ bên trong giảm xuống. Sau khi bình được niêm phong và điều áp, hệ thống phải nhanh chóng phục hồi nhiệt độ mục tiêu.
Tiêu chuẩn AASHTO và ASTM quy định giới hạn thời gian nghiêm ngặt cho giai đoạn thu hồi nhiệt này. Nếu bình mất quá nhiều thời gian để trở về nhiệt độ mục tiêu thì tổng thời gian chất kết dính sử dụng ở nhiệt độ oxy hóa cần thiết sẽ giảm, làm sai lệch kết quả cuối cùng. Đánh giá xem thiết bị phục hồi nhiệt độ mục tiêu một cách nhanh chóng và suôn sẻ như thế nào mà không vượt quá nhiệt độ là yếu tố cần cân nhắc chính khi mua sắm.
Hệ thống PAV hiện đại sử dụng điều khiển màn hình cảm ứng và cài đặt kiểm tra có thể lập trình để đơn giản hóa hoạt động. Kỹ thuật viên có thể chọn loại PG theo yêu cầu và hệ thống sẽ tự động kiểm soát quá trình làm nóng sơ bộ, điều áp, chu trình lão hóa 20 giờ và giảm áp. Việc tự động hóa này giúp giảm thiểu lỗi của người vận hành, nâng cao hiệu quả kiểm tra và giảm thiểu việc giám sát thủ công.
Tính năng | Hệ thống PAV cơ bản/thủ công | Hệ thống PAV tự động/cao cấp |
|---|---|---|
điều áp | Yêu cầu vận hành và giám sát van thủ công | Điều khiển điện tử thông qua van điện từ |
Ghi nhật ký dữ liệu | Ghi thủ công hoặc ghi biểu đồ dải cơ bản | Ghi nhật ký kỹ thuật số tích hợp với xuất USB/Mạng |
giảm áp suất | Người vận hành phải xả khí thủ công khi hoàn thành thử nghiệm | Trình tự chảy máu chậm tự động để tránh hiện tượng sủi bọt mẫu |
Quản lý hồ sơ | Điểm đặt duy nhất được nhập thủ công cho mỗi lần kiểm tra | Hồ sơ cấp PG được lập trình sẵn được lưu trong bộ nhớ |
Bình lão hóa áp suất hoạt động ở nhiệt độ và áp suất cao, vì vậy các tính năng an toàn rất quan trọng. Hệ thống phải bao gồm bảo vệ quá nhiệt, van giảm áp và bảo vệ áp suất khẩn cấp để giảm rủi ro vận hành. Bình áp lực cũng phải đáp ứng ASME hoặc các tiêu chuẩn quốc tế tương đương để hỗ trợ vận hành phòng thí nghiệm an toàn và đáng tin cậy.
Mua sắm một đơn vị chất lượng cao chỉ là bước đầu tiên. Việc tích hợp trạm thử nghiệm PAV mới vào quy trình làm việc hiện tại của phòng thí nghiệm đòi hỏi phải lập kế hoạch cẩn thận để tránh các tắc nghẽn tiềm ẩn và đảm bảo hoạt động liền mạch.
Việc cân nhắc về dấu chân là rất quan trọng. Các nhà quản lý phòng thí nghiệm phải quyết định giữa các mô hình để bàn, giúp tiết kiệm không gian sàn nhưng yêu cầu khung tủ chắc chắn, được gia cố để hỗ trợ trọng lượng nặng của chúng, và các mô hình đặt trên sàn, giúp tiếp cận dễ dàng hơn nhưng tiêu tốn không gian có giá trị.
Cơ sở hạ tầng điện và không khí phải được kiểm tra trước khi lắp đặt. Hầu hết các thiết bị PAV thương mại đều yêu cầu mạch điện 220V/240V chuyên dụng để hỗ trợ các bộ phận làm nóng có công suất cao. Hệ thống này yêu cầu nguồn cung cấp khí nén sạch, khô và được điều chỉnh cao. Độ ẩm hoặc dầu trong đường dẫn khí sẽ làm nhiễm bẩn các mẫu chất kết dính và làm hỏng phép thử. Các phòng thí nghiệm phải sử dụng khí nén đóng chai có độ tinh khiết cao hoặc máy nén khí dành riêng cho phòng thí nghiệm được trang bị máy sấy hút ẩm hạng nặng và bẫy dầu.
PAV không thể hoạt động như một giải pháp độc lập; nó đòi hỏi một thiết bị đồng hành được gọi là Lò khử khí chân không (VDO). Trong chu kỳ lão hóa ở áp suất cao kéo dài 20 giờ, các bọt khí cực nhỏ sẽ bị mắc kẹt trong ma trận chất kết dính nhựa đường đã cứng lại.
Nếu chất kết dính sục khí này được đổ trực tiếp vào khuôn DSR hoặc BBR, các khoảng trống không khí sẽ đóng vai trò là điểm yếu về cấu trúc, làm sai lệch hoàn toàn các kết quả thử nghiệm lưu biến tiếp theo. VDO được sử dụng ngay sau chu trình PAV. Chất kết dính lâu năm được đặt vào VDO ở nhiệt độ 170°C dưới áp suất tuyệt đối 15 kPa. Sự kết hợp giữa nhiệt độ cao và chân không sâu này buộc các bọt khí bị mắc kẹt nở ra và thoát ra ngoài, để lại mẫu chất kết dính rắn, tinh khiết sẵn sàng để kiểm tra đặc tính vật lý.
Ngay cả hệ thống tự động tiên tiến nhất cũng dễ bị lỗi do con người trong quá trình chuẩn bị mẫu. Việc xây dựng Quy trình vận hành tiêu chuẩn (SOP) nghiêm ngặt là điều cần thiết để giảm thiểu những rủi ro này.
Các lỗi quy trình phổ biến bao gồm cân mẫu không chính xác và đổ không đều. Kỹ thuật viên phải được đào tạo để đổ chính xác 50g chất kết dính tuổi RTFO vào mỗi chảo. Chất kết dính phải được phân bố đều trên toàn bộ bề mặt đáy chảo để đạt được độ dày màng 3,2 mm bắt buộc. Nếu chất kết dính được đổ quá lạnh, nó sẽ bị vón cục ở giữa. Kỹ thuật viên phải đảm bảo chất kết dính đủ lỏng để tự san phẳng trước khi xếp chảo vào giá đựng bình.
Đun nóng chất kết dính đã lão hóa RTFO cho đến khi nó đủ lỏng để đổ dễ dàng nhưng không vượt quá 163°C.
Đặt đĩa PAV bằng thép không gỉ lên cân phân tích ở mức hoàn hảo.
Đổ chính xác 50,0g ± 0,5g chất kết dính vào mỗi chảo.
Đặt chảo nằm trên bề mặt bằng phẳng để chất kết dính chảy đều ra các cạnh, đảm bảo độ dày 3,2 mm.
Kiểm tra từng chảo xem có bọt khí hoặc phân bố không đều không trước khi nạp chúng vào giá đựng mẫu PAV.
Kiểm tra cơ sở hạ tầng khí nén trong phòng thí nghiệm của bạn để xác minh rằng nó cung cấp không khí sạch, không ẩm ở tốc độ duy trì 2,10 MPa.
Xem lại thông số kỹ thuật của AASHTO R28 để điều chỉnh các SOP nội bộ phù hợp với yêu cầu về độ dày màng và thu hồi nhiệt hiện tại.
Yêu cầu nhật ký dữ liệu trình diễn từ các nhà sản xuất thiết bị trong danh sách rút gọn để xác thực khả năng tuân thủ phần mềm và khả năng kiểm tra.
Đánh giá không gian bàn làm việc hiện có và công suất điện để hoàn thiện các yêu cầu về diện tích và năng lượng cho việc lắp đặt mới.
Trả lời: Quá trình lão hóa RTFO mô phỏng quá trình lão hóa oxy hóa ngắn hạn và sự mất mát dễ bay hơi xảy ra trong quá trình trộn và thi công lát đường tại nhà máy nhựa đường. Quá trình lão hóa của PAV mô phỏng quá trình lão hóa do oxy hóa trong quá trình sử dụng trong thời gian dài xảy ra trong vòng 7 đến 10 năm tiếp xúc với môi trường trên đường. Thử nghiệm PAV phải luôn được thực hiện trên các mẫu đã được ủ RTFO.
Trả lời: Chu kỳ lão hóa được điều áp của lõi mất đúng 20 giờ. Toàn bộ quá trình mất nhiều thời gian hơn khi tính đến thời gian cần thiết để làm nóng trước bình, cho phép thu hồi nhiệt sau khi nạp mẫu, giảm áp suất trong buồng một cách an toàn và sau đó xử lý mẫu trong lò khử khí chân không.
Trả lời: Thử nghiệm yêu cầu áp suất liên tục là 2,10 MPa. Nhiệt độ thử nghiệm thường được đặt ở 90°C, 100°C hoặc 110°C, tùy thuộc vào Cấp hiệu suất (PG) dựa trên khí hậu cụ thể của chất kết dính nhựa đường đang được đánh giá.
Trả lời: Sau khi lão hóa và khử khí, chất kết dính được kiểm tra bằng Máy đo lưu biến cắt động (DSR) để đánh giá khả năng chống nứt mỏi ở nhiệt độ trung bình. Nó cũng được thử nghiệm bằng Máy đo lưu biến chùm tia uốn (BBR) và Máy đo độ căng trực tiếp (DTT) để đánh giá độ nhạy nứt do nhiệt ở nhiệt độ thấp.
Trả lời: Trong chu trình PAV áp suất cao kéo dài 20 giờ, các bọt khí cực nhỏ sẽ bị mắc kẹt bên trong chất kết dính nhựa đường đã cứng. Lò khử khí chân không sử dụng nhiệt độ cao và áp suất chân không để loại bỏ các bong bóng này. Nếu để trong chất kết dính, những khoảng trống không khí này sẽ hoạt động như những điểm yếu và làm sai lệch kết quả của thử nghiệm lưu biến tiếp theo.
Trả lời: Để duy trì sự tuân thủ AASHTO và ASTM, bộ chuyển đổi nhiệt độ và áp suất phải được hiệu chuẩn ít nhất sáu tháng một lần. Hiệu chuẩn thường xuyên đảm bảo thiết bị duy trì dung sai nghiêm ngặt ± 0,5°C và ± 0,1 MPa cần thiết để phân loại PG chính xác.
