Sự cố mặt đường gây ra những rủi ro lớn về tài chính và cấu trúc cho các chính quyền thành phố và các nhà thầu tư nhân. Nhiệt độ giảm mạnh, lưu lượng giao thông đông đúc và tình trạng lão hóa môi trường liên tục tấn công mặt đường. Những yếu tố này trực tiếp dẫn đến hiện tượng hằn lún sớm, mỏi kết cấu và nứt ngang do nhiệt. Những sự cố như vậy gây ra tình trạng gián đoạn giao thông nghiêm trọng và buộc các cơ quan quản lý đường cao tốc phải sửa chữa khẩn cấp. Thông thường, những khiếm khuyết này xuất phát từ hàm lượng chất kết dính nhựa đường không phù hợp hoặc đặc tính lưu biến kém trong nhựa đường lỏng.
Các phòng thử nghiệm vật liệu và người quản lý QA/QC phải đối mặt với thách thức rõ rệt hàng ngày. Họ phải mô tả chính xác đặc tính của Nhựa đường trộn nóng (HMA) để đạt được thiết kế hỗn hợp phù hợp. Thiết kế này phải đáp ứng các thông số kỹ thuật nghiêm ngặt của Bộ Giao thông Vận tải (DOT) và Superpave trước khi bắt đầu trải nhựa. Bạn cần thiết bị chính xác, đáng tin cậy để xác nhận các vật liệu này tại nhà máy và trong phòng thí nghiệm. Máy thử chất kết dính nhựa đường đóng vai trò là loại thiết bị chính cho mục đích chính xác này. Các phòng thí nghiệm sử dụng các thiết bị chuyên dụng này để kiểm soát chất lượng hàng ngày trong quá trình sản xuất và phân tích pháp y nâng cao trên mặt đường bị hư hỏng.
Ứng dụng chính: Máy thử chất kết dính nhựa đường được sử dụng chủ yếu để xác định hàm lượng chất kết dính chính xác trong hỗn hợp HMA và để đo các đặc tính cơ học và lưu biến của chất kết dính trong các điều kiện môi trường khác nhau.
Việc tuân thủ là không thể thương lượng: Việc lựa chọn thiết bị phải tuân thủ nghiêm ngặt các tiêu chuẩn thử nghiệm AASHTO và ASTM hiện tại (ví dụ: Phân loại hiệu suất Superpave) để đảm bảo tính hợp lệ của dữ liệu cho các dự án của tiểu bang và liên bang.
Đa dạng thiết bị: Thuật ngữ này bao gồm nhiều thiết bị chuyên dụng—bao gồm lò đánh lửa, Lưu biến kế cắt động (DSR) và Lưu biến kế chùm tia uốn (BBR)—mỗi thiết bị phục vụ một giai đoạn riêng biệt của đặc tính chất kết dính và xác nhận thiết kế hỗn hợp.
Mục lục
Việc đo tỷ lệ phần trăm chính xác của chất kết dính nhựa đường trong hỗn hợp là hoàn toàn cần thiết cho sự tồn tại của mặt đường. Hàm lượng chất kết dính ảnh hưởng trực tiếp đến mật độ mặt đường cuối cùng, độ bền lâu dài, khoảng trống không khí mục tiêu và khả năng thi công của đội lát đường. Nếu hỗn hợp chứa quá nhiều chất kết dính, nó sẽ trở nên quá dẻo và dễ bị lún nghiêm trọng khi có xe tải hạng nặng lưu thông. Nếu thiếu chất kết dính, mặt đường sẽ trở nên giòn và sẽ bị nứt sớm dưới tải trọng giao thông tiêu chuẩn. Các phòng thí nghiệm hiện đại phụ thuộc rất nhiều vào Máy kiểm tra chất kết dính nhựa đường để xác minh chính xác các tỷ lệ phần trăm này.
Trong lịch sử, các kỹ thuật viên đã sử dụng các phương pháp chiết dung môi hóa học liên quan đến các hóa chất độc hại như trichloroethylene (TCE). Ngày nay, ngành công nghiệp đã chuyển gần như hoàn toàn sang các phương pháp đánh lửa hiện đại. Lò đánh lửa đốt cháy hoàn toàn chất kết dính ở nhiệt độ khắc nghiệt, thường là khoảng 538 độ C. Họ đo lường sự hao hụt khối lượng để xác định tỷ lệ phần trăm chất kết dính chính xác. Quá trình này để lại cốt liệu trần còn nguyên vẹn. Sau đó, kỹ thuật viên sàng lọc phần vật liệu còn lại để đánh giá độ phân cấp cốt liệu. Phương pháp thử nghiệm không dùng dung môi này cải thiện đáng kể độ an toàn trong phòng thí nghiệm bằng cách loại bỏ khói độc. Nó cũng đảm bảo tuân thủ nghiêm ngặt về môi trường bằng cách loại bỏ việc xử lý chất thải hóa học nguy hiểm tốn kém.
Chất kết dính nhựa đường hoạt động khác nhau ở nhiệt độ khác nhau. Thử nghiệm đo các đặc tính như độ nhớt, độ đàn hồi và khả năng chống biến dạng. Hệ thống Phân loại Hiệu suất Superpave (PG) sử dụng các đặc tính này để giúp chọn chất kết dính cho các vùng khí hậu khác nhau.
Chất kết dính được sử dụng ở vùng khí hậu lạnh cần có đủ độ linh hoạt để chống nứt, trong khi chất kết dính được sử dụng ở vùng khí hậu nóng cần có khả năng chống lún tốt. Những thử nghiệm này giúp các kỹ sư lựa chọn chất kết dính nhựa đường phù hợp với nhiệt độ địa phương
Các phòng thí nghiệm sử dụng các thử nghiệm lão hóa để hiểu chất kết dính nhựa đường có thể hoạt động như thế nào theo thời gian. Lò cán màng mỏng (RTFO) mô phỏng quá trình lão hóa ngắn hạn trong quá trình trộn và trải nhựa đường, trong khi Lò lão hóa áp suất (PAV) mô phỏng quá trình lão hóa lâu dài trong quá trình sử dụng.
Sau khi lão hóa, chất kết dính có thể được kiểm tra các vấn đề phổ biến của mặt đường như vết hằn ở nhiệt độ cao, nứt do mỏi và nứt ở nhiệt độ thấp. Những thử nghiệm này giúp các kỹ sư đánh giá hiệu suất chất kết dính lâu dài.
Lò nung nhựa đường đo hàm lượng chất kết dính và độ phân cấp tổng hợp trong các mẫu HMA. Lò đốt chất kết dính nhựa đường ở nhiệt độ cao và đo lường sự hao hụt trọng lượng. Hệ thống cân bên trong tự động tính toán tỷ lệ chất kết dính, giảm công việc thủ công và nâng cao hiệu quả kiểm tra. Phần tổng hợp còn lại sau đó có thể được sử dụng để thử nghiệm độ phân cấp.
Tính năng | Phương pháp đánh lửa bằng lò | Phương pháp chiết dung môi |
|---|---|---|
Kiểm tra tốc độ | Nhanh (30 đến 45 phút) | Chậm (2 đến 4 giờ) |
Nguy hiểm an toàn | Nhiệt độ cao / Bỏng nhiệt | Tiếp xúc với hóa chất độc hại |
Tác động môi trường | Thấp (Lọc khí thải) | Cao (Xử lý chất thải nguy hại) |
Mức độ tự động hóa | Cao (Ô tải nội bộ) | Thấp (Giặt và sấy thủ công) |
Lưu biến kế cắt động đo mô đun cắt phức tạp và góc pha của chất kết dính nhựa đường. Họ kiểm tra vật liệu chủ yếu ở nhiệt độ cao và trung bình. DSR đặc trưng cho cả hành vi nhớt và đàn hồi khi tải lưu lượng mô phỏng. Dữ liệu này giúp các kỹ sư dự đoán khả năng tạo vết hằn trên nhựa đường mới và khả năng bị nứt do mỏi ở nhựa đường cũ. Thiết bị tác dụng một lực xoắn dao động lên một mẫu chất kết dính nhỏ được kẹp giữa hai tấm kim loại được kiểm soát nhiệt độ.
Kỹ thuật viên phải tuân theo quy trình chuẩn bị mẫu nghiêm ngặt để đảm bảo kết quả DSR chính xác. Các bước bao gồm:
Đun nóng nhựa đường lỏng cho đến khi nó đủ lỏng để đổ dễ dàng.
Đổ chất kết dính vào khuôn silicon chuyên dụng để tạo thành những chiếc cúc nhỏ.
Đặt mẫu đã nguội lên tấm Peltier phía dưới của máy đo lưu biến.
Hạ trục chính phía trên xuống khoảng cách cắt được chỉ định (thường cao hơn khoảng cách kiểm tra cuối cùng là 0,05mm).
Cắt bỏ phần chất kết dính dư thừa bằng mép của trục xoay bằng thìa đã đun nóng.
Hạ trục xoay xuống khoảng trống kiểm tra cuối cùng để tạo ra một hình trụ hoàn hảo với độ phồng nhẹ ra bên ngoài.

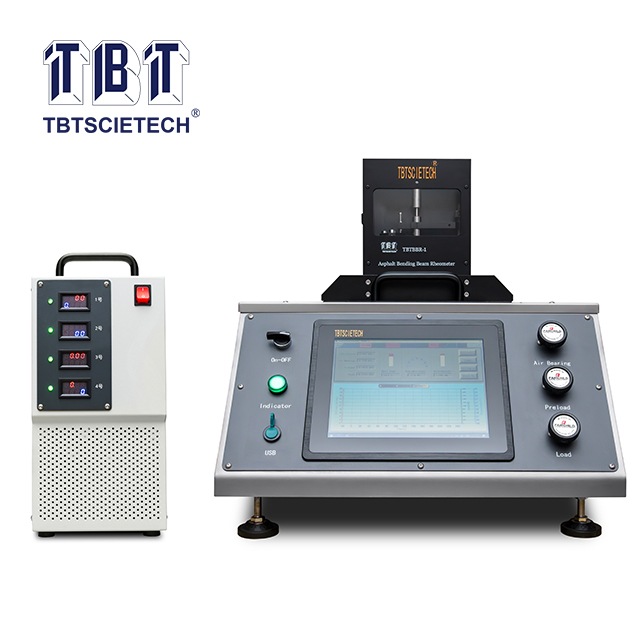

Máy đo lưu biến chùm uốn (BBR) đo độ cứng và tính linh hoạt của chất kết dính nhựa đường ở nhiệt độ thấp. BBR áp dụng một tải trọng không đổi lên một mẫu nhựa đường nhỏ và đo mức độ uốn cong của nó theo thời gian.
Máy kiểm tra sức căng trực tiếp kéo mẫu nhựa đường cho đến khi nó vỡ. Cả hai thử nghiệm đều giúp các phòng thí nghiệm đánh giá nguy cơ nứt ở nhiệt độ thấp và lựa chọn chất kết dính phù hợp với khí hậu lạnh.
Thiết bị bẻ khóa chất kết dính nhựa đường (ABCD) đánh giá chất kết dính nhựa đường hoạt động như thế nào ở nhiệt độ thấp. Khi nhiệt độ giảm xuống, chất kết dính co lại quanh vòng kim loại cho đến khi nó nứt ra. Thiết bị ghi lại nhiệt độ và ứng suất tại điểm nứt. Điều này giúp các phòng thí nghiệm so sánh các chất kết dính và đánh giá khả năng chống nứt mặt đường ở nhiệt độ thấp của chúng.
Loại thiết bị | Chức năng chính | Chế độ đau khổ mục tiêu | Nhiệt độ thử nghiệm điển hình |
|---|---|---|---|
Lò đánh lửa | Đo hàm lượng chất kết dính và độ phân cấp | Lỗi trộn chung / Raveling | Cao (Đốt cháy ~538°C) |
Máy đo lưu biến cắt động (DSR) | Đo mô đun cắt và góc pha | Vết lún & vết nứt do mỏi | Cao & Trung cấp |
Máy đo lưu biến chùm uốn (BBR) | Đo độ cứng và độ võng của leo | nứt nhiệt | Cực thấp |
Thiết bị bẻ khóa chất kết dính nhựa đường (ABCD) | Mô phỏng sự cố co nhiệt | Nứt nhiệt độ thấp | Cực thấp |
Thiết bị phải đáp ứng hoặc vượt quá các tiêu chuẩn ngành cụ thể để đảm bảo tính hợp lệ của dữ liệu và tuân thủ pháp luật. Các cơ quan tiểu bang và liên bang sẽ từ chối thẳng thừng các kết quả kiểm tra được tạo ra từ thiết bị không tuân thủ hoặc chưa được xác minh. Luôn yêu cầu bằng chứng về việc tuân thủ ASTM và AASHTO hiện tại trước khi hoàn tất bất kỳ quyết định mua sắm nào. Điều này đảm bảo phòng thí nghiệm của bạn có thể duy trì chứng nhận AMRL và đấu thầu các hợp đồng chính phủ.
Máy phải hỗ trợ hình học kiểm tra tiêu chuẩn, cấu hình nhiệt độ chính xác và tốc độ tải được chỉ định. Xác minh rằng nhà sản xuất cung cấp chứng chỉ tuân thủ được ghi lại và có thể theo dõi. Các tiêu chuẩn chung bạn phải xác minh bao gồm:
AASHTO T 308: Phương pháp thử nghiệm tiêu chuẩn để xác định hàm lượng chất kết dính nhựa đường của nhựa đường trộn nóng (HMA) bằng phương pháp đốt cháy.
AASHTO T 315: Phương pháp thử nghiệm tiêu chuẩn để xác định đặc tính lưu biến của chất kết dính nhựa đường bằng máy đo lưu biến cắt động (DSR).
AASHTO T 313: Phương pháp thử nghiệm tiêu chuẩn để xác định độ cứng từ biến uốn của chất kết dính nhựa đường bằng máy đo lưu biến tia uốn (BBR).
AASHTO T 240: Phương pháp thử nghiệm tiêu chuẩn về ảnh hưởng của nhiệt và không khí lên màng chuyển động của chất kết dính nhựa đường (Thử nghiệm trong lò cán màng mỏng).
Thiết bị kiểm tra đáng tin cậy phải cung cấp kết quả nhất quán và có thể lặp lại giữa những người thực hiện và các phòng thí nghiệm khác nhau. Ví dụ, DSR cần kiểm soát nhiệt độ chính xác, trong khi lò đánh lửa yêu cầu hệ thống cân ổn định được bảo vệ khỏi luồng không khí. Kiểm soát tự động có thể giảm thiểu sai sót của con người và giúp các phòng thí nghiệm duy trì kết quả thử nghiệm nhất quán.
Một phòng thử nghiệm bận rộn phải xử lý một lượng lớn mẫu QA/QC hàng ngày mà không bị chậm trễ. Thiết bị của bạn không thể trở thành điểm nghẽn sản xuất trong mùa lát đường cao điểm. Đánh giá cẩn thận khả năng thông lượng và thời gian chu kỳ của từng thiết bị. So sánh thời gian cháy hoạt động của các lò đánh lửa khác nhau để xem lò nào mang lại kết quả nhanh hơn. Kiểm tra dung tích buồng của các thiết bị điều hòa như RTFO và PAV để đảm bảo chúng có thể xử lý đủ mẫu cùng một lúc.
Bạn phải đảm bảo phòng thí nghiệm có thể chạy thử nghiệm liên tục, liên tục trong mùa xây dựng cao điểm vào mùa hè. Khả năng mở rộng rất quan trọng khi nhu cầu dự án tăng đột ngột. Chọn máy có chu trình làm mát hoặc sưởi ấm nhanh để tối đa hóa số lượng mẫu hàng ngày và cung cấp cho đội lát đường hỗn hợp đã được phê duyệt.
Thiết bị kiểm tra hiện đại sẽ giúp việc quản lý dữ liệu trở nên đơn giản. Hãy tìm những hệ thống có thể xuất kết quả kiểm tra sang các định dạng báo cáo LIMS, USB hoặc DOT tiêu chuẩn. Các tính năng hữu ích của phần mềm bao gồm tạo báo cáo tự động, hồ sơ kiểm tra và các công cụ chẩn đoán cơ bản. Các chức năng này giúp giảm việc nhập dữ liệu thủ công và giúp kỹ thuật viên quản lý kết quả kiểm tra hiệu quả hơn.
Việc nâng cấp khả năng thử nghiệm trong phòng thí nghiệm của bạn đòi hỏi một cách tiếp cận nghiêm ngặt trong việc lựa chọn thiết bị và chuẩn bị cơ sở vật chất. Hãy làm theo các bước cụ thể sau để triển khai phần cứng thử nghiệm mới của bạn một cách hiệu quả:
Kiểm tra hệ thống xả trong phòng thí nghiệm hiện tại của bạn để xác nhận rằng chúng đáp ứng các yêu cầu CFM tối thiểu cho lò đánh lửa nhiệt độ cao.
Lên lịch tư vấn trực tiếp với các nhà sản xuất thiết bị để xác minh việc tuân thủ AASHTO và ASTM đối với các hợp đồng DOT ở tiểu bang cụ thể của bạn.
Thiết lập một sổ nhật ký nội bộ chuyên dụng để theo dõi các hệ số hiệu chỉnh tổng hợp hàng ngày và hiệu chuẩn cảm biến tải trọng hàng tuần.
Phát triển một quy trình đào tạo được tiêu chuẩn hóa cho tất cả các kỹ thuật viên tập trung vào việc xử lý và làm sạch an toàn các trục đo lưu biến mỏng manh.
Trả lời: Người thử nghiệm chất kết dính phân tích xi măng nhựa đường lỏng để xác định các đặc tính cơ học và lưu biến cụ thể của nó. Ngược lại, AMPT kiểm tra các tính chất cơ học của hỗn hợp cốt liệu nhựa đường được nén hoàn toàn. AMPT thực hiện các bài kiểm tra hiệu suất trên hỗn hợp cuối cùng, chẳng hạn như Số lượng dòng chảy, Độ cong hình bán nguyệt và Độ căng gián tiếp.
Trả lời: Lò nung nóng mẫu HMA đến nhiệt độ cực cao để đốt cháy hoàn toàn xi măng nhựa đường lỏng. Nó sử dụng thang đo bên trong để đo sự chênh lệch về khối lượng trước và sau khi đốt. Sự mất khối lượng này tính toán phần trăm chất kết dính chính xác. Cốt liệu sạch còn lại sau đó được sử dụng để thử nghiệm cấp phối tiêu chuẩn.
Trả lời: Đặc tính kết dính quyết định trực tiếp đến khả năng của mặt đường trong việc chống lại hiện tượng lún vệt do giao thông đông đúc vào mùa hè và nứt do nhiệt vào mùa đông. Những phép đo chính xác này tạo thành toàn bộ cơ sở của hệ thống Chấm điểm Thành tích (PG). Việc xác nhận các đặc tính này đảm bảo độ bền hỗn hợp tổng thể và tuổi thọ của mặt đường.
Đáp: Các cơ quan tiểu bang và liên bang yêu cầu phải tuân thủ nghiêm ngặt các tiêu chuẩn kiểm tra cụ thể. Các tiêu chuẩn chính bao gồm AASHTO T 308 để xác định hàm lượng chất kết dính thông qua phương pháp đánh lửa. AASHTO T 315 quy định việc sử dụng Máy đo lưu biến cắt động. Các tiêu chuẩn ASTM tương ứng cũng được áp dụng tùy theo yêu cầu cụ thể của dự án.
Đ: Vâng. Mặc dù được thiết kế đặc biệt cho nhựa đường lỏng, một số máy đo lưu biến nhất định mang lại tính linh hoạt đáng kể cho việc kiểm tra. Tùy thuộc vào cấu hình trục chính và phạm vi nhiệt độ, các thiết bị DSR cao cấp có thể đánh giá các vật liệu nhớt khác. Các phòng thí nghiệm thường xuyên sử dụng chúng để kiểm tra sáp, mỡ nặng, vật liệu lợp thương mại, thực phẩm và các loại dược phẩm khác nhau.
Trả lời: Tần suất hiệu chuẩn được quy định nghiêm ngặt theo tiêu chuẩn AASHTO và ASTM, cùng với các quy trình QA của phòng thí nghiệm nội bộ. Thông thường, thiết bị cần được hiệu chuẩn chuyên nghiệp toàn diện hàng năm. Kỹ thuật viên cũng phải thực hiện xác minh nội bộ hàng ngày hoặc hàng tuần bằng cách sử dụng tài liệu tham khảo tiêu chuẩn để đảm bảo độ chính xác liên tục giữa các chu kỳ hiệu chuẩn chính thức.
