TBTPWS2021
TBTSCIETECH
| Tình trạng sẵn có: | |
|---|---|

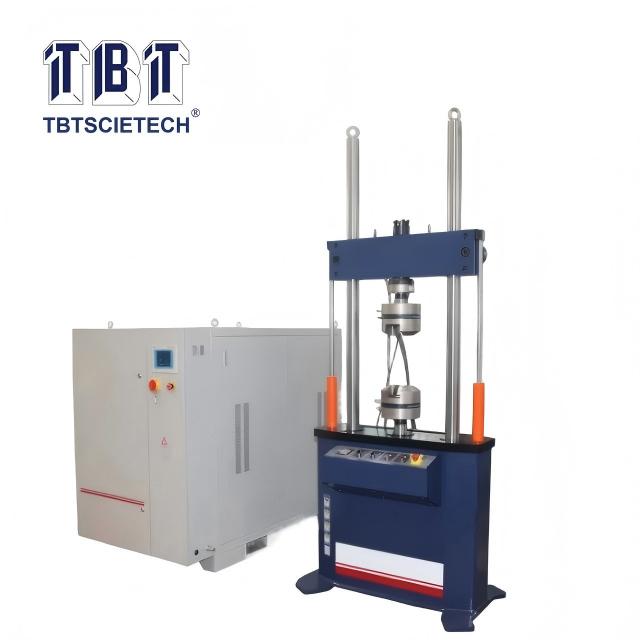

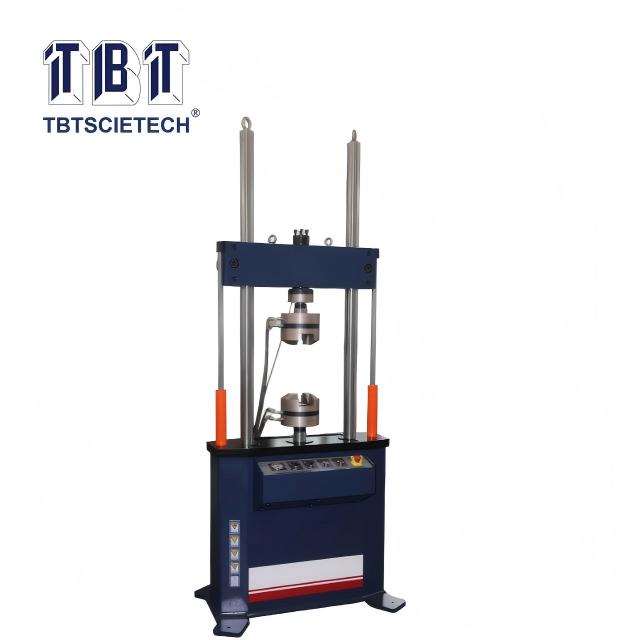

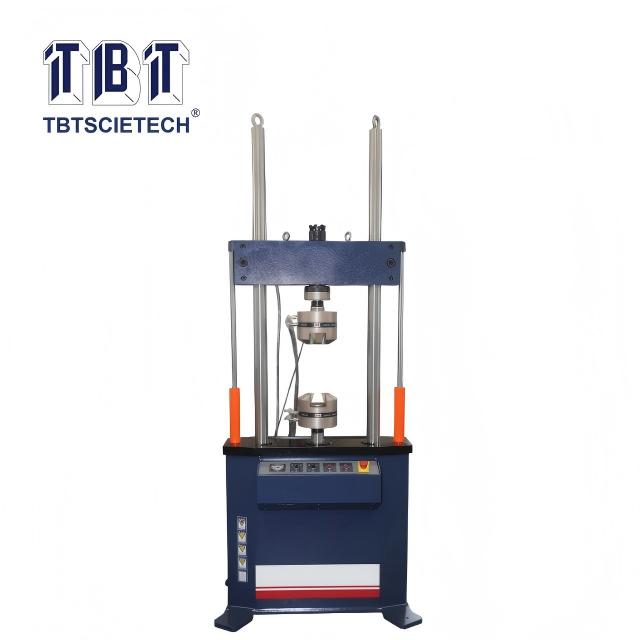

Hệ điều khiển servo vòng kín thống bao gồm bộ điều khiển điện, van servo, cảm biến tải , cảm biến dịch chuyển, máy đo độ giãn và máy tính , có thể tự động điều khiển và chính xác quá trình kiểm tra, tự động đo các thông số kiểm tra như lực kiểm tra , chuyển vị, biến dạng, mô-men xoắn và góc, v.v. .
Máy kiểm tra có thể đạt được các dạng sóng hình sin , -sóng tam giác , sóng vuông , -sóng răng cưa , sóng âm , -sóng xung và các dạng sóng khác, có thể thực hiện các bài kiểm tra độ bền kéo, nén, uốn, chu kỳ thấp và chu kỳ cao h. Một buồng môi trường có thể được cấu hình để thực hiện các thử nghiệm mô phỏng môi trường ở các nhiệt độ khác nhau.
Hoạt động của máy thử nghiệm rất linh hoạt và thuận tiện . đầu chữ thập Nâng , khóa và kẹp mẫu đều được vận hành bằng nút. Nhờ công nghệ tải servo thủy lực tiên tiến, cảm biến tải động có độ chính xác cao hoặc cảm biến dịch chuyển từ giảo có độ phân giải cao , máy có thể đảm bảo kiểm tra lực và dịch chuyển một cách tự động. Hệ thống đo hoàn toàn lường và điều khiển kỹ thuật số cho phép điều khiển PID đối với ce, biến dạng và chuyển vị, đồng thời đạt được sự chuyển đổi trơn tru giữa các hệ thống khác . Phần mềm kiểm tra chạy trên hệ điều hành WIN DOWS XP/W in7 với khả năng xử lý dữ liệu mạnh mẽ , có thể tự động lưu, hiển thị và in các điều kiện, kết quả kiểm tra.
Tiêu chuẩn tương đối:
GB/T 2611-2007, GB/T16825.1-2008, GB/T 16826-2008, JB/T 8612-1997, JB9397-2002, GB/T 3075-2008, GB/T15248-2008, GB/T21143-2007, HG／T 2067-1991, ASTM E399－09, ASTM E1820 2001.
Đặc điểm kỹ thuật chính:
Model: PWS- | 10H | 25H | 50H | 100H | 250H | 300H | 500H | 1000H |
Tải tối đa KN (động & tĩnh) | ±10 | ±25 | ±50 | ±100 | ±250 | ±300 | ±500 | ±1000 |
Đang tải khung | 2 cột | 4 cột | 4 cột | 4 cột | ||||
Khoảng cách cột mm | 555 | 600 | 650×500 | 850×600 | 950×700 | |||
Không gian kiểm tra dọc mm | 800-1000 | 800-1000 | 1000 | 1500 | 1500 | |||
Phạm vi đo tải | Động 2%～100%FS | |||||||
Tải độ chính xác và biến động | Tốt hơn 1% giá trị tải được hiển thị. dao động biên độ không quá ±1%FS mỗi giai đoạn | |||||||
Độ phân giải tải | 1/500000 sân | |||||||
Đang tải độ chính xác của màn hình | Động ± 1% ； tĩnh 0,5% | |||||||
Phạm vi đo chuyển vị | 100mm(±50mm) tùy chọn ±75mm | |||||||
Độ phân giải đo độ dịch chuyển | 0,001mmm | |||||||
Độ chính xác hiển thị độ dịch chuyển | độ chính xác hiển thị 1% đến ±0,5%FS | |||||||
sự biến dạng | Độ chính xác hiển thị 2%, ± 0,5% | |||||||
Phạm vi tần số | Máy tiêu chuẩn 0,01-30HZ （Có thể mở rộng lên 50HZ） xi lanh hỗ trợ thủy tĩnh 0,01-100HZ | |||||||
Các dạng sóng chính | Sóng hình sin, sóng xung, sóng vuông, sóng răng cưa, sóng ngẫu nhiên (chủ yếu được hỗ trợ bởi bộ điều khiển) | |||||||
Phụ kiện | Thiết bị cố định kéo phẳng cưỡng bức liên tục cho thanh và mẫu phẳng | |||||||
Thiết bị nén | ||||||||
Phòng môi trường | Tùy chọn, buồng môi trường nhiệt độ cao và thấp có thể được tùy chỉnh theo yêu cầu của người dùng | |||||||
Quy cách tiêu chuẩn : Khung
tải 1, 2 cột , cột được mạ crom cứng & đánh bóng, khoảng cách cột 555mm và đường kính cột 75mm.
2, Đầu chữ thập phía trên là khóa nâng điều khiển bằng thủy lực & . Không gian thử nghiệm theo chiều dọc tối đa là 800mm (có thể mở rộng 1000mm).
3, Chiều cao bàn thao tác: 8 40mm.
4, Độ cứng khung: 3×108 N/m
Cấu hình :
1. Khung tải 2 hoặc 4-column dày chắc chắn 2. .
Nguồn điện im lặng áp suất -không đổi thông minh .
3. Hệ thống điều khiển tĩnh và động động hoàn toàn chữ số .
4. Hộp thoại máy bằng tiếng Anh với phần mềm ứng dụng vận hành máy tính thấp hơn.
5. Máy tính công nghiệp Advantech có máy in .
6. Các phụ kiện liên quan .
Chi tiết về bộ truyền động servo :
1, Max. lực kiểm tra: phù hợp với từng mô hình số.
2, Hành trình tối đa . : ±100mm (tổng hành trình 200mm)
3, Bộ truyền động servo động chuyên dụng thích hợp cho các thử nghiệm động & tĩnh.
4, Thanh piston kép. mặt thanh piston Bề được xử lý bằng quy trình đặc biệt để có được hiệu ứng hoàn thiện cao , phù hợp cho thử nghiệm động học dài hạn.
5, Các bộ phận làm kín tốc độ cao (Vòng Gly servo của Đức, Con dấu Ster) được sử dụng để bịt kín piston & xi lanh, thanh p iston & đầu c . Được hưởng lợi từ sự hỗ trợ vòng neo chống mài mòn tốc độ cao (Đức) , bộ truyền động có được độ cứng tốt và khả năng chống tìm hướng mạnh mẽ.
6, Với cảm biến dịch chuyển được tích hợp sẵn , van servo thủy lực điện bên ngoài và cảm biến tải , tồn tại 2 vòng điều khiển vòng lặp cl của tải và dịch chuyển.
7, Cảm biến tải nằm ở đầu thanh piston và được trang bị vòng g dự ứng lực, nó hoàn toàn đảm bảo độ tin cậy an toàn kết nối & cho thử nghiệm động lực 8 .
, Bộ giảm xóc thủy lực được lắp đặt ở vị trí giới hạn biên độ của bộ truyền động để tránh hư hỏng do mất kiểm soát.
Chi tiết cảm biến:
1, Cảm biến tải: Nhập khẩu từ Mỹ cho độ mỏi hai chiều căng & nén, tối đa. tải ±350kN, khả năng chịu quá tải 150% . Phối hợp với hệ thống điều khiển, sai số chỉ thị ±1%. Cảm biến được hiệu chuẩn trước khi rời khỏi nhà máy.
2, Cảm biến dịch chuyển: Nhập khẩu từ Mỹ, cảm biến dịch chuyển không tiếp xúc có độ trễ từ, phạm vi hiệu dụng (dịch chuyển tối đa ) ±100mm, phối hợp với hệ thống điều khiển, sai số chỉ thị: ±0.5%FS. Cảm biến được hiệu chuẩn trước khi rời khỏi nhà máy.
3, Van servo: nhập khẩu từ Mỹ, van đôi song song dùng cho bộ truyền động 300KN, lưu lượng van đơn 63L/phút, áp suất 21Mpa, tổng lưu lượng 120L/phút cho van đôi. Các van servo được lắp đặt trên khối lắp để tích hợp với bộ truyền động.
Nguồn điện servo áp suất không đổi
1, Trạm bơm servo áp suất không đổi được lắp đặt trong phòng bơm , dầu thủy lực được dẫn sát vào động cơ chính bằng đường ống, nối với bộ truyền động servo bằng đường ống mềm-tách dầu-ống mềm.
2, Trạm bơm là trạm bơm tiêu chuẩn Về mặt lý thuyết, nó có thể được xếp thành một trạm bơm lớn với được thiết kế theo mô-đun . bất kỳ dòng chảy nào, vì vậy nó có khả năng mở rộng tốt và sử dụng linh hoạt.
3, Tổng lưu lượng 42L/phút, áp suất 21Mpa. (Có thể điều chỉnh theo yêu cầu kiểm tra ) 4
, Tổng công suất 22kW, 380V, ba pha, 50hz, AC.
5, Trạm bơm được thiết kế & sản xuất theo thiết kế module tiêu chuẩn, được trang bị module ổn áp rơ le, kết nối với bộ truyền động.
6, Trạm bơm bao gồm bơm dầu, động cơ, nhóm van chuyển đổi áp suất cao và thấp, ắc quy, bộ lọc dầu, bể chứa dầu và hệ thống đường ống, v.v.
7, Hệ thống lọc có 3 giai đoạn: mõm hút bơm dầu có độ chính xác 100μ, đầu ra nguồn dầu 3μ, mô-đun điều chỉnh điện áp rơle 3μ .
8, Bơm dầu là bơm bánh răng bên trong của Telford của Đức, sử dụng hộp số chia lưới bánh răng bên trong không liên quan với độ ồn thấp , độ bền tuyệt vời và tuổi thọ cao.
9, Động cơ bơm dầu được trang bị thiết bị giảm rung (giảm chấn) để giảm độ rung và tiếng ồn.
10, Thông qua nhóm van chuyển đổi áp suất cao và thấp để khởi động và dừng hệ thống thủy lực. 11,
Bình dầu servo tiêu chuẩn được bao kín hoàn toàn với thể tích không nhỏ hơn 260L, có chức năng đo nhiệt độ, lọc không khí và hiển thị mức dầu.
