Các dự án cơ sở hạ tầng lớn yêu cầu lập bản đồ dưới bề mặt có độ phân giải cao để ngăn chặn các cuộc tấn công của tiện ích và đảm bảo tính toàn vẹn của cấu trúc. Các công cụ định vị bản địa hóa truyền thống không còn hiệu quả khi bạn cần khảo sát hàng km đường cao tốc hoặc đường băng sân bay rộng lớn. Radar xuyên đất cung cấp phương pháp địa vật lý bề mặt có độ phân giải cao nhất hiện có, biến các vùng ngầm vô hình thành dữ liệu có thể thực hiện được. Việc lựa chọn sai thiết bị sẽ gây ra rủi ro vận hành nghiêm trọng. Việc triển khai một đơn vị nhỏ cho một dự án đường cao tốc lớn sẽ tạo ra những tắc nghẽn nghiêm trọng. Ngược lại, việc sử dụng một mảng lớn cho một địa điểm đô thị hạn chế sẽ dẫn đến lãng phí nỗ lực hậu cần và các vấn đề nghiêm trọng về khả năng cơ động.
Sự lựa chọn giữa hệ thống mảng gpr và GPR di động sẽ làm thay đổi việc thực hiện dự án. Quyết định này phụ thuộc vào khả năng truy cập trang web, mật độ dữ liệu cần thiết, tốc độ thu thập và khả năng xử lý hậu kỳ phức tạp của bạn. Chúng tôi sẽ chia nhỏ sự khác biệt về mặt kỹ thuật giữa hai phương pháp này để tối ưu hóa hoạt động tại hiện trường.
Quy mô triển khai: Các thiết bị GPR di động được tối ưu hóa để triển khai nhanh chóng, đánh dấu thời gian thực và không gian hạn chế, trong khi hệ thống mảng GPR được thiết kế để thu thập dữ liệu quy mô lớn, tốc độ cao.
Độ phân giải và đầu ra dữ liệu: Mảng cung cấp dữ liệu đa kênh, dày đặc để tạo mô hình dưới bề mặt 3D thực sự; các thiết bị di động thường dựa vào biểu đồ radar 2D tần số đơn hoặc tần số kép, yêu cầu nội suy lưới thủ công để tạo ảnh 3D.
Quy trình vận hành: Hệ thống di động cho phép đưa ra quyết định ngay lập tức tại chỗ. Hệ thống mảng yêu cầu xử lý hậu kỳ đáng kể bởi các kỹ thuật viên được đào tạo bằng phần mềm chuyên dụng.
Chi phí so với hiệu quả: Mặc dù hệ thống mảng GPR yêu cầu đầu tư ban đầu cao hơn đáng kể, nhưng nó giúp giảm đáng kể thời gian lao động tại hiện trường trên các địa điểm mở rộng so với các phương pháp xe đẩy truyền thống.
Mục lục
Việc đánh giá thiết bị radar xuyên đất đòi hỏi phải kiểm tra nghiêm ngặt các yêu cầu của dự án trước khi bất kỳ phần cứng nào đi vào hoạt động. Các cuộc điều tra dưới bề mặt khác nhau đòi hỏi các phương pháp thu thập dữ liệu hoàn toàn khác nhau. Định vị tiện ích tập trung vào việc xác định hướng tuyến tính cụ thể và độ sâu của đường ống hoặc cáp chôn. Kiểm tra mặt đường yêu cầu dữ liệu có độ phân giải cao, liên tục để đo độ dày lớp và phát hiện các khoảng trống dưới bề mặt. Lập bản đồ khảo cổ đòi hỏi các lưới mật độ cao, tỉ mỉ để xác định các xáo trộn tinh vi của đất và các cấu trúc bị chôn vùi.
Việc tiến hành kiểm tra trang web phù hợp bao gồm một số bước bắt buộc để đảm bảo bạn triển khai công nghệ chính xác:
Xác định mục tiêu chính dưới bề mặt, lưu ý độ sâu dự kiến và thành phần vật liệu.
Đánh giá tổng diện tích khảo sát theo feet vuông hoặc dặm tuyến tính để tính số giờ thực địa cần thiết.
Xác định các vật cản trên bề mặt, điều kiện giao thông và độ gồ ghề của địa hình có thể cản trở việc di chuyển.
Xác định định dạng có thể phân phối được yêu cầu, từ nhãn trường vật lý đến mô hình CAD 3D được tích hợp đầy đủ.
Đánh giá các điều kiện đất, đặc biệt là tìm kiếm đất sét có độ dẫn điện cao hoặc môi trường bão hòa làm suy giảm tín hiệu radar.
Những hạn chế về địa điểm quyết định rất nhiều đến việc lựa chọn thiết bị. Môi trường vật lý đặt ra những hạn chế nghiêm ngặt về những gì phần cứng có thể hoạt động trong phạm vi dự án. Lưu lượng giao thông lớn trên các đường cao tốc liên bang khiến cho việc khảo sát người đi bộ di chuyển chậm trở nên nguy hiểm và phức tạp về mặt hậu cần. Độ gồ ghề của địa hình đóng một vai trò quan trọng. Mặt đất không bằng phẳng, thảm thực vật dày đặc hoặc bờ kè dốc hạn chế việc sử dụng hệ thống xe kéo. Môi trường trong nhà có những thách thức riêng. Quét tấm bê tông bên trong các tòa nhà thương mại đang hoạt động đòi hỏi thiết bị nhỏ gọn có khả năng điều hướng các hành lang, cửa ra vào và cột kết cấu chật hẹp mà không làm gián đoạn hoạt động hàng ngày.
Các yêu cầu có thể bàn giao sẽ xác định mật độ dữ liệu và khả năng xử lý cần thiết. Nhiều dự án khai quật cục bộ chỉ yêu cầu đánh dấu bằng sơn trên mặt đất. Kỹ thuật viên hiện trường diễn giải dữ liệu theo thời gian thực và đánh dấu vật lý các vị trí tiện ích trên bề mặt. Thiết kế cơ sở hạ tầng hiện đại thường yêu cầu tích hợp 3D CAD hoặc BIM toàn diện. Những sản phẩm phân phối nâng cao này yêu cầu các bộ dữ liệu tham chiếu địa lý dày đặc được xử lý thành các đám mây điểm ba chiều chính xác. Việc kết hợp khả năng đầu ra của thiết bị với sản phẩm cuối cùng sẽ đảm bảo thành công cho dự án.
Các hệ thống di động đại diện cho tiêu chuẩn công nghiệp dành cho việc khảo sát địa phương dưới bề mặt. Danh mục này bao gồm xe đẩy truyền thống và các thiết bị cầm tay nhỏ. Kiến trúc hệ thống thường dựa vào cấu hình ăng-ten tần số đơn hoặc tần số kép. Xe đẩy thường chứa ăng-ten có dải tần từ 250 MHz đến 1000 MHz. Điều này cân bằng độ sâu thâm nhập với độ phân giải mục tiêu. Các thiết bị cầm tay nhỏ sử dụng tần số cao hơn nhiều, thường là từ 1000 MHz đến 3000 MHz. Những thiết bị cầm tay tần số cao này cung cấp độ phân giải đặc biệt để quét bê tông và phát hiện cốt thép. Chúng bị hạn chế nghiêm trọng về độ sâu so với xe đẩy cỡ lớn.
Tính linh hoạt trong vận hành là lợi thế chính của GPR di động . Các đơn vị này cho phép thiết lập nhanh chóng. Bạn có thể chuyển từ phương tiện vận chuyển sang quét chủ động trong vòng chưa đầy mười phút. Dấu chân nhỏ gọn của chúng cho phép khả năng cơ động đặc biệt trong môi trường đô thị chật hẹp, vỉa hè đông đúc và các cơ sở công nghiệp phức tạp. Một người vận hành có thể dễ dàng vận chuyển, lắp ráp và triển khai thiết bị. Bạn không cần xe kéo chuyên dụng hoặc thiết bị nâng hạng nặng. Tính linh hoạt này làm cho hệ thống di động có khả năng đáp ứng cao với các yêu cầu đánh dấu tiện ích khẩn cấp.
Cơ chế hoạt động của xe đẩy dựa vào bánh xe mã hóa kích hoạt các xung radar dựa trên quãng đường di chuyển chứ không phải thời gian. Điều này đảm bảo thu thập dữ liệu nhất quán bất kể người vận hành đi bộ nhanh như thế nào. Khả năng giải thích theo thời gian thực cho phép người vận hành đưa ra quyết định ngay lập tức tại chỗ. Khi ăng-ten di chuyển trên bề mặt, bộ điều khiển sẽ hiển thị dữ liệu thời gian di chuyển hai chiều dưới dạng biểu đồ radar 2D liên tục. Các kỹ thuật viên lành nghề sẽ phân tích nhanh chóng những phản xạ hyperbol này. Ước tính độ sâu chính xác đòi hỏi phải hiệu chỉnh tốc độ sóng tại chỗ. Người vận hành đạt được điều này bằng cách kết hợp các hình dạng hyperbol với hằng số điện môi đã biết hoặc bằng cách hiệu chỉnh theo mục tiêu có độ sâu đã biết. Hiệu chỉnh vận tốc ngay lập tức này cho phép các kỹ thuật viên cung cấp số đo độ sâu chính xác để đánh dấu địa điểm trước khi bắt đầu đào.
Bất chấp tính linh hoạt của chúng, các thiết bị di động vẫn có những hạn chế cố hữu khi áp dụng cho việc lập bản đồ tỷ lệ lớn. Tạo bản đồ 3D bằng thiết bị di động một kênh yêu cầu quét lưới thủ công tốn nhiều công sức. Người vận hành phải bố trí các đường lưới vuông góc và đẩy xe một cách chính xác dọc theo từng mặt cắt. Đẩy xe trên địa hình gồ ghề trong tám giờ sẽ gây căng thẳng đáng kể về thể chất cho người vận hành. Hơn nữa, phương pháp này tiềm ẩn rủi ro lớn về hiện tượng răng cưa không gian. Nếu khoảng cách giữa các đường lưới vượt quá kích thước của mục tiêu dưới bề mặt, các tiện ích hoặc khoảng trống có thể dễ dàng nằm giữa các đường quét. Họ vẫn hoàn toàn không bị phát hiện. Nội suy lưới thủ công vốn đã chậm và dễ xảy ra lỗi của con người trên các khu vực rộng lớn.

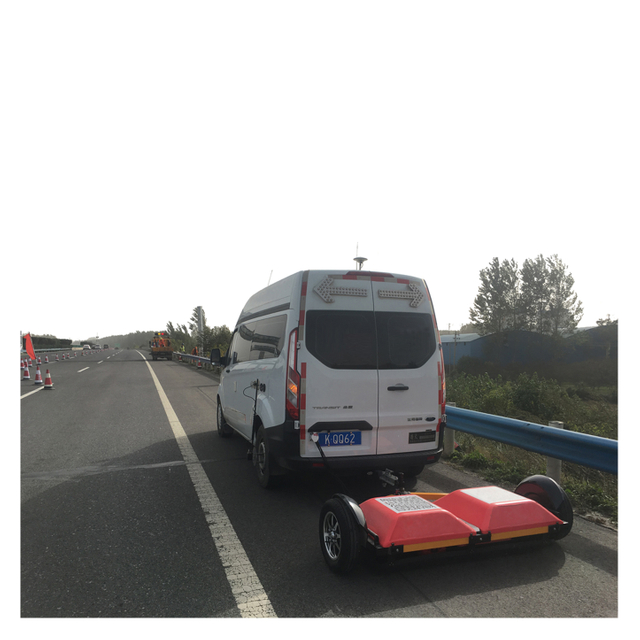

Hệ thống mảng gpr thể hiện bước nhảy vọt lớn trong công nghệ thu thập dữ liệu dưới bề mặt. Các hệ thống này sử dụng kiến trúc đa kênh, được kéo bằng xe. Thay vì chỉ có một ăng-ten, một dãy chứa hàng chục phần tử ăng-ten có khoảng cách gần nhau trong một vỏ cứng duy nhất. Các cấu hình này thường sử dụng công nghệ sóng liên tục tần số bước (SFCW). Thay vì phát ra một xung rộng duy nhất, SFCW quét liên tục qua một dải tần số rộng. Mảng truyền các tín hiệu này trên một phạm vi vật lý rộng. Nó thu thập một lượng lớn dữ liệu dưới bề mặt cùng một lúc. Kiến trúc này chuyển đổi việc thu thập dữ liệu từ một quy trình tuyến tính thành một phương pháp thu thập rộng rãi và sâu rộng.
Thu thập dữ liệu tốc độ cao về cơ bản thay đổi cách thức khảo sát các dự án cơ sở hạ tầng lớn. Hệ thống mảng có thể được triển khai ở tốc độ đường cao tốc tiêu chuẩn. Khả năng này giúp loại bỏ nhu cầu đóng làn đường rộng rãi, rào chắn lăn và các biện pháp kiểm soát giao thông đông đúc. Việc khảo sát dặm đường cao tốc liên bang hoặc đường băng sân bay mở rộng chỉ mất vài giờ thay vì vài tuần. Giảm thiểu tình trạng gián đoạn giao thông giúp cải thiện đáng kể sự an toàn cho cả nhóm khảo sát và công chúng. Khả năng thu thập dữ liệu ở tốc độ giao thông mang lại lợi thế hoạt động lớn cho các sở giao thông vận tải và các công ty kỹ thuật lớn.
Mật độ dữ liệu 3D thực sự tách biệt các hệ thống mảng khỏi các thiết bị di động truyền thống. Do các thành phần ăng-ten chỉ cách nhau vài centimet nên hệ thống sẽ ghi lại một dải 3D liên tục, có độ phân giải cao chỉ trong một lần truyền. Việc thu thập dữ liệu dày đặc này giúp loại bỏ các rủi ro về răng cưa không gian liên quan đến việc quét lưới thủ công. Tập dữ liệu kết quả cung cấp độ phân giải ngang và dọc vượt trội. Các nhà phân tích có thể cắt khối lượng dữ liệu 3D ở các khoảng độ sâu cụ thể. Điều này cho thấy các mạng lưới tiện ích phức tạp, các dị thường về cấu trúc và các biến thể địa chất với độ rõ ràng chưa từng có. Để đạt được điều này, mảng phụ thuộc rất nhiều vào việc định vị dưới centimet. Chúng tích hợp trực tiếp với mạng GPS RTK hoặc các trạm tổng đài robot để định vị địa lý từng xung radar.
Hệ thống mảng mang những hạn chế cố hữu riêng biệt. Dấu chân vật lý khổng lồ của họ đòi hỏi phải có phương tiện tiếp cận và những con đường thông thoáng, không bị cản trở. Họ không thể di chuyển trong không gian đô thị có giới hạn cao, lối đi dành cho người đi bộ hẹp hoặc nội thất tòa nhà. Vỏ cứng của mảng yêu cầu bề mặt tương đối phẳng để duy trì khớp nối đất thích hợp. Địa hình không bằng phẳng, rãnh sâu hoặc thảm thực vật dày đặc sẽ làm suy giảm nghiêm trọng chất lượng dữ liệu hoặc làm hỏng thiết bị. Các hệ thống này được xây dựng có mục đích cho môi trường mở, dễ tiếp cận. Họ đấu tranh trong địa hình hạn chế hoặc gồ ghề.
Tỷ lệ thu thập khác nhau đáng kể giữa hai phương pháp. Một thiết bị cầm tay có tốc độ đi bộ thường bao gồm khoảng 2 đến 3 dặm quét tuyến tính mỗi ngày. Điều này giả định điều kiện lý tưởng và vật cản bề mặt tối thiểu. Tốc độ chậm này hoạt động hoàn hảo cho các đường đào rãnh cục bộ hoặc các điểm đánh dấu giao lộ. Ngược lại, hệ thống mảng gắn trên xe thu thập dữ liệu ở tốc độ vượt quá 50 dặm một giờ. Người vận hành có thể khảo sát hàng trăm dặm làn đường trong một lần triển khai.
Số liệu hoạt động | GPR di động | Hệ thống mảng GPR |
|---|---|---|
Tốc độ thu thập trung bình | 1 đến 3 mph (tốc độ đi bộ) | 15 đến 60 mph (xe được kéo) |
Tiềm năng bảo hiểm hàng ngày | 2 đến 5 dặm tuyến tính | 50 đến 200+ dặm tuyến tính |
Yêu cầu kiểm soát giao thông | Cao (đóng làn đường, người gắn cờ) | Tối thiểu (di chuyển theo lưu lượng giao thông) |
Mật độ dữ liệu đầu ra | Thấp đến Trung bình (đường 2D) | Siêu cao (Dải 3D liên tục) |
Tích hợp định vị | GPS cơ bản hoặc lưới địa phương | RTK GPS hoặc Trạm tổng số robot |
Sự chênh lệch lớn về tốc độ thu thập này ảnh hưởng trực tiếp đến tiến độ của dự án. Để lập bản đồ tiện ích quy mô lớn trên một căn cứ quân sự rộng lớn hoặc kiểm tra mặt cầu toàn diện trên mạng lưới đường cao tốc, việc quét thủ công sẽ gây ra sự chậm trễ không thể chấp nhận được. Hệ thống mảng nén giai đoạn thu thập dữ liệu. Các nhóm kỹ thuật tiến hành thiết kế và phân tích sớm hơn nhiều trong vòng đời dự án. Việc huy động dàn xe kéo để khảo sát bãi đậu xe rộng 1/4 mẫu Anh vẫn rất kém hiệu quả và không cần thiết.
Lựa chọn tần số ăng-ten quyết định sự cân bằng cơ bản giữa độ sâu thâm nhập và độ phân giải không gian. Tần số thấp hơn thâm nhập sâu hơn vào lòng đất nhưng thiếu độ phân giải để phát hiện các mục tiêu nhỏ. Tần số cao hơn cung cấp độ phân giải rõ nét cho các mục tiêu nông nhưng suy giảm nhanh chóng trong đất. Vùng Fresnel chỉ ra rằng dấu chân radar sẽ mở rộng khi tín hiệu truyền đi sâu hơn, làm giảm độ phân giải ở độ sâu một cách tự nhiên. Các hệ thống di động thường buộc người vận hành phải chọn một tần số duy nhất cho cuộc khảo sát. Ngoài ra, họ thực hiện nhiều lượt truyền với các ăng-ten khác nhau để thu được cả dữ liệu nông và sâu.
Hệ thống mảng khắc phục hạn chế này bằng cách sử dụng đồng thời nhiều tần số hoặc công nghệ tần số bước. Hệ thống này ánh xạ cả mạng lưới cốt thép nông và mạng điện lưới tiện ích sâu trong một lần truyền mà không ảnh hưởng đến độ phân giải ở cả hai độ sâu. Cả hai hệ thống đều yêu cầu hiệu chuẩn vận tốc chính xác để đảm bảo đo độ sâu chính xác. Các mảng thường thu thập đủ dữ liệu chồng chéo để cho phép phần mềm xử lý tự động tính toán vận tốc sóng trên các điều kiện đất khác nhau. Các hệ thống di động phụ thuộc rất nhiều vào việc lắp hyperbola bằng tay của người vận hành tại hiện trường.
Dấu chân vật lý của thiết bị cho biết nơi nó có thể được triển khai. Hệ thống xe đẩy vượt trội ở khu vực dành cho người đi bộ, vỉa hè hẹp và nội thất tòa nhà. Bạn có thể dễ dàng nâng chúng qua lề đường, di chuyển xung quanh những chiếc ô tô đang đỗ và đẩy chúng qua các ô cửa thương mại tiêu chuẩn. Mức độ cơ động cao này khiến chúng không thể thiếu trong việc định vị tiện ích đô thị và quét bê tông kết cấu.
Hậu cần triển khai cho hệ thống mảng phức tạp hơn đáng kể. Những hệ thống này yêu cầu thiết lập kéo chuyên dụng. Điều này liên quan đến các móc tùy chỉnh, phần cứng lắp đặt chuyên dụng và sửa đổi hệ thống treo hạng nặng cho xe kéo. Bạn không thể vận chuyển chúng trong cốp xe sedan tiêu chuẩn. Các yêu cầu về phương tiện hạn chế việc triển khai mảng ở các khu vực có đường đã được thiết lập sẵn hoặc các bề mặt có độ dốc cao. Nếu một dự án yêu cầu quét phía sau một tòa nhà, qua một khu vực cảnh quan hoặc bên trong cơ sở thì hệ thống mảng hoàn toàn không phù hợp.
Việc đánh giá việc mua lại phần cứng đòi hỏi phải phân tích quy mô triển khai dựa trên hiệu quả hoạt động lâu dài. Các thiết bị di động tiêu chuẩn đại diện cho tầng thiết bị có khả năng tiếp cận cao. Kiến trúc hợp lý của chúng cho phép các tổ chức trang bị đồng thời cho nhiều đội ngũ hiện trường. Điều này tối đa hóa phạm vi địa lý cho các hoạt động điều phối hàng ngày được bản địa hóa. Hệ thống mảng đa kênh yêu cầu phân bổ nguồn lực cao cấp. Sự phức tạp của việc chứa hàng chục ăng-ten, tích hợp hệ thống định vị tốc độ cao và đồng bộ hóa các luồng dữ liệu khổng lồ đòi hỏi sự cam kết đáng kể về nguồn lực hậu cần.
Các tổ chức phải đánh giá việc triển khai dựa trên tiêu chí tiết kiệm lao động và hiệu quả tại hiện trường. Việc phân bổ thiết bị ban đầu nặng nề cho hệ thống mảng được bù đắp bằng việc giảm đáng kể số giờ thực hiện cần thiết cho các dự án lớn. Một cuộc khảo sát đường cao tốc có thể yêu cầu một đội bốn người làm việc trong ba tuần với xe đẩy có thể được hoàn thành bởi một đội hai người chỉ trong một đêm với một dàn xe kéo. Đối với các công ty kỹ thuật liên tục giành được các hợp đồng cơ sở hạ tầng quy mô lớn, việc giảm mạnh lao động tại hiện trường nhanh chóng biện minh cho việc phân bổ phần cứng.
Quy trình vận hành sẽ khác biệt đáng kể sau khi dữ liệu được thu thập. Quy trình làm việc di động tập trung chủ yếu vào việc diễn giải theo thời gian thực. Đối với việc định vị tiện ích tiêu chuẩn, nhu cầu xử lý hậu kỳ là tối thiểu hoặc hoàn toàn không tồn tại. Kỹ thuật viên đánh dấu mặt bằng, tạo báo cáo hiện trường cơ bản và công việc đã hoàn tất. Quy trình làm việc hợp lý này yêu cầu hỗ trợ văn phòng tối thiểu. Đội ngũ hiện trường di chuyển nhanh chóng từ địa điểm này sang địa điểm khác.
Quy trình làm việc của hệ thống mảng hoạt động trên một mô hình hoàn toàn khác. Các hệ thống này tạo ra khối lượng lớn dữ liệu thô không thể diễn giải đầy đủ trong thời gian thực. Điều này đòi hỏi phần mềm xử lý 3D tiên tiến và phần cứng tính toán hiệu năng cao. Quy trình làm việc chuyển từ lao động tại hiện trường sang phân tích dữ liệu tại văn phòng. Các nhà địa vật lý hoặc nhà phân tích dữ liệu được đào tạo phải thực hiện một trình tự xử lý nghiêm ngặt. Điều này bao gồm hiệu chỉnh thời gian bằng 0, loại bỏ nền, lọc băng thông, di chuyển và chuyển đổi độ sâu thời gian. Họ lọc, di chuyển và diễn giải các đám mây điểm 3D để trích xuất các sản phẩm CAD hoặc BIM có thể thực hiện được. Các tổ chức triển khai mảng phải phân bổ nguồn lực đáng kể cho việc cấp phép phần mềm, lưu trữ dữ liệu và nhân sự chuyên môn.
Việc triển khai thiết bị địa vật lý tiên tiến sẽ gây ra những rủi ro triển khai cụ thể mà bạn phải chủ động quản lý.
Khoảng cách kỹ năng của người vận hành: Quá trình chuyển đổi từ diễn giải các phản xạ hyperbol 2D trên màn hình di động sang xử lý các đám mây điểm mảng 3D phức tạp đòi hỏi phải được đào tạo chuyên môn về địa vật lý. Các kỹ thuật viên hiện trường xuất sắc trong việc đánh dấu xe đẩy có thể gặp khó khăn với việc di chuyển phần mềm nâng cao và phân tích lát cắt. Đầu tư mạnh vào các chương trình đào tạo do nhà cung cấp cung cấp. Thuê các nhà phân tích dữ liệu chuyên dụng tại văn phòng để xử lý quy trình xử lý phức tạp.
Hạn chế về môi trường: Cả hai hệ thống đều bị ràng buộc chặt chẽ bởi các định luật vật lý. Các loại đất có độ dẫn điện cao, chẳng hạn như đất sét nặng bão hòa, làm suy giảm tín hiệu radar nhanh chóng. Điều này làm cho cả hệ thống di động và mảng đều không hiệu quả ở độ sâu. Tiến hành kiểm tra độ dẫn điện của đất hoặc xem xét bản đồ địa chất trước khi triển khai các hệ thống mảng đắt tiền. Luôn bổ sung các khảo sát bằng radar bằng thiết bị định vị điện từ để đảm bảo phát hiện tiện ích toàn diện trong điều kiện đất xấu.
Quá tải dữ liệu: Hệ thống mảng đa kênh tạo ra kích thước tệp lớn. Họ thường tích lũy hàng trăm gigabyte trong một ca làm việc. Khối lượng dữ liệu này có thể dễ dàng áp đảo cơ sở hạ tầng CNTT tiêu chuẩn, gây ra tình trạng tắc nghẽn nghiêm trọng trong việc truyền và lưu trữ dữ liệu. Thiết lập các giao thức quản lý dữ liệu mạnh mẽ trước khi triển khai. Sử dụng ổ đĩa trạng thái rắn tốc độ cao để truyền trường. Triển khai các giải pháp lưu trữ gắn mạng an toàn. Đảm bảo máy trạm văn phòng có RAM và khả năng xử lý cần thiết để xử lý khối lượng dữ liệu 3D khổng lồ.
Kiểm tra dữ liệu dự án lịch sử của bạn để xác định tỷ lệ phần trăm chính xác của công việc lập bản đồ quy mô lớn so với các điểm đánh dấu tiện ích được bản địa hóa.
Đánh giá cơ sở hạ tầng CNTT nội bộ hiện tại của bạn để xác nhận rằng nó có thể hỗ trợ các yêu cầu xử lý và lưu trữ dữ liệu 3D khổng lồ.
Yêu cầu trình diễn hiện trường toàn diện của cả hai hệ thống trên một địa điểm thử nghiệm đã biết để so sánh trực tiếp dữ liệu đầu ra và độ phức tạp của quy trình làm việc.
Phát triển chiến lược triển khai kết hợp sử dụng hệ thống mảng để lập bản đồ cấp vĩ mô và các thiết bị di động để xác minh sự bất thường cục bộ.
Đối với các tổ chức đánh giá thiết bị khảo sát và thử nghiệm chuyên nghiệp cho các dự án cơ sở hạ tầng, TBT cung cấp các giải pháp thiết bị được thiết kế để hỗ trợ nhiều ứng dụng kỹ thuật và thử nghiệm. Với kinh nghiệm phục vụ các dự án cơ sở hạ tầng và kỹ thuật, TBT có thể giúp khách hàng đánh giá các giải pháp thiết bị phù hợp dựa trên yêu cầu thử nghiệm cụ thể, môi trường dự án và nhu cầu vận hành.
Đáp: Độ sâu tối đa phụ thuộc hoàn toàn vào độ dẫn điện của đất và tần số ăng-ten. Ăng-ten di động tần số thấp hơn có thể xuyên thấu tới 15 feet trong đất có điện trở lý tưởng. Hệ thống mảng sử dụng công nghệ tần số bước đạt được độ xuyên thấu tương tự hoặc sâu hơn một chút trong khi vẫn duy trì độ phân giải cao cho các mục tiêu nông. Cả hai hệ thống đều bị hỏng ở độ sâu nông trong đất sét có tính dẫn điện cao.
Đáp: Các hệ thống cầm tay nhỏ sử dụng tần số rất cao, thường là từ 1000 MHz đến 3000 MHz. Do tín hiệu tần số cao suy giảm nhanh chóng nên phạm vi độ sâu hiệu quả của chúng thường bị giới hạn ở mức 12 đến 24 inch. Chúng được thiết kế đặc biệt để quét tấm bê tông với độ phân giải cao nhằm xác định vị trí cốt thép, cáp dự ứng lực và ống dẫn nông.
Đáp: Có, hệ thống mảng rất tuyệt vời để lập bản đồ các mạng lưới tiện ích. Tuy nhiên, chúng rất kém hiệu quả đối với các đánh dấu tiện ích đơn giản, một điểm. Mảng được sử dụng tốt nhất khi cần có bản đồ 3D toàn diện về tất cả các tiện ích dưới bề mặt trên một khu vực rộng lớn cho thiết kế kỹ thuật, thay vì đánh dấu một đường rãnh duy nhất.
Đáp: Mảng gắn trên xe thu thập dữ liệu nhanh hơn theo cấp số nhân so với xe đẩy. Một người điều khiển người đi bộ có thể đi được 2 đến 3 dặm tuyến tính trong cả ngày. Một mảng được kéo phía sau phương tiện thu thập dữ liệu 3D dày đặc ở tốc độ đường cao tốc, dễ dàng bao phủ 50 đến 100 dặm làn đường trong một ca mà không cần đóng làn đường.
Đ: Vâng. Không giống như các thiết bị di động cho phép giải thích 2D theo thời gian thực trên màn hình, hệ thống mảng tạo ra khối lượng dữ liệu 3D khổng lồ. Bạn phải sử dụng phần mềm xử lý địa vật lý tiên tiến hoặc chuyên dụng của nhà cung cấp để lọc, di chuyển và diễn giải dữ liệu thành các đám mây điểm 3D hoặc mô hình CAD có thể sử dụng được.
Đáp: Có, hệ thống di động có thể tạo bản đồ 3D, nhưng quá trình này tốn nhiều công sức. Người vận hành phải đẩy xe đẩy theo cách thủ công qua một lưới vuông góc có khoảng cách chặt chẽ, chính xác. Sau đó, phần mềm sẽ nội suy các lát cắt 2D này thành khối 3D. Phương pháp thủ công này chậm và có nguy cơ mất mục tiêu cao hơn.
Đáp: Cả hai hệ thống đều dựa vào sóng điện từ nên rất dễ bị ảnh hưởng bởi các điều kiện đất đai. Các loại đất dẫn điện như đất sét ướt sẽ hấp thụ tín hiệu radar, hạn chế nghiêm trọng khả năng xuyên sâu. Việc đo độ sâu chính xác trong cả hai hệ thống đều yêu cầu hiệu chỉnh vận tốc sóng chính xác để tính đến các đặc tính điện môi cụ thể của đất tại khu vực đó.
