Radar thâm nhập mặt đất (GPR)

Radar xuyên tâm TBTGPR là một hệ thống GPR đa năng cung cấp sự kết hợp phát hiện khác nhau cho ứng dụng ở đường cao tốc, đường, xây dựng đường hầm, lát nền, tòa nhà, cầu, bảo tồn nước, đô thị hoặc quân đội.

Mẫu:
TBTGPR-20
Nhãn hiệu:
TBTSCIETECH

Tình trạng sẵn có:



Tin nhắn của bạn

Ứng dụng sản phẩm

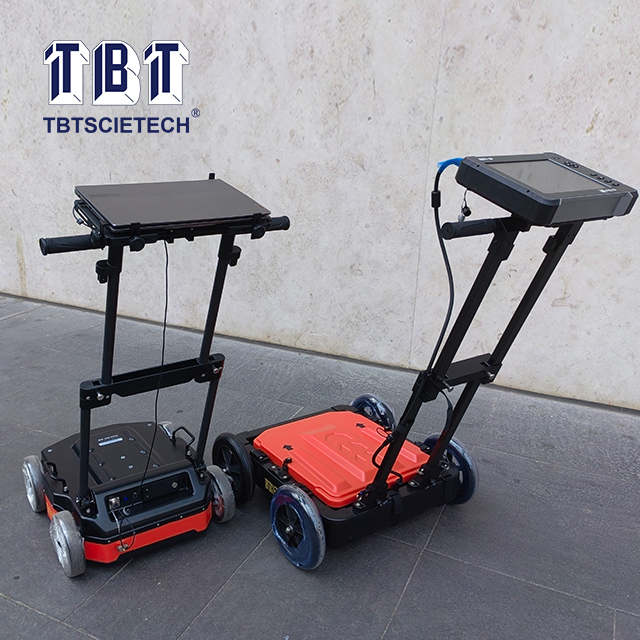

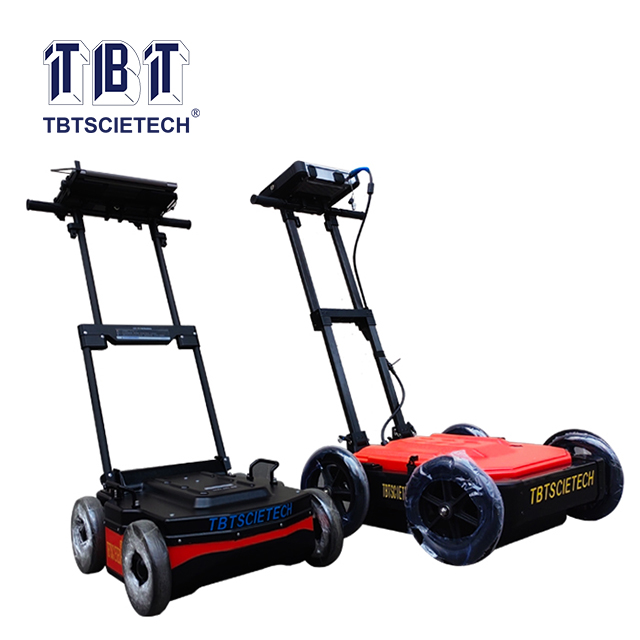

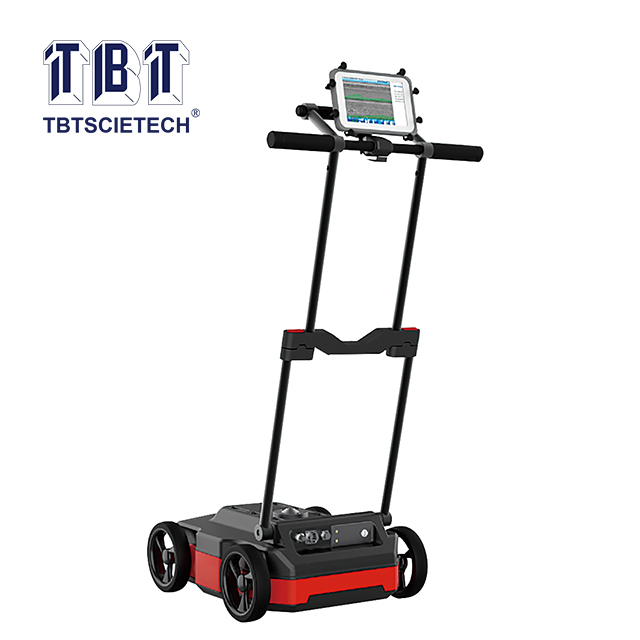

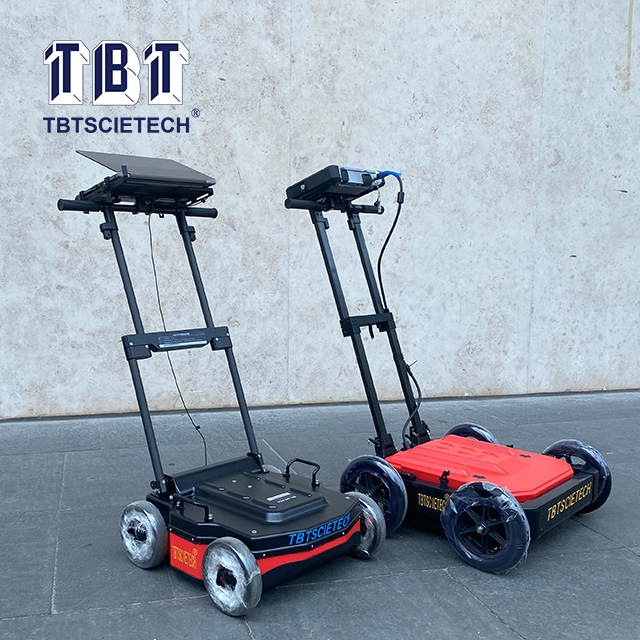

TBTGPR-20 là một chiếc di động với xe đẩy chủ yếu để phát hiện đường ống, trang bị ăng-ten 200 MHz và 600 MHz, để phát hiện chính xác hơn.

Nguyên tắc làm việc

Radar TBTGPR-20 sử dụng sóng điện từ tần số cao (EM) (từ tần số thấp đến cao) để có được thông tin dưới bề mặt. TBTGPR phát hiện những thay đổi về tính chất EM (độ thấm điện môi, độ dẫn và tính thấm từ), trong môi trường địa chất, là một chức năng của vật liệu đất và đá, hàm lượng nước và mật độ khối. Dữ liệu thường thu được bằng ăng -ten được đặt trên mặt đất hoặc trong lỗ khoan hoặc trong không khí. Ăng -ten truyền phát sóng sóng EM lan truyền trong lớp dưới bề mặt và phản xạ từ các ranh giới mà có sự tương phản thuộc tính EM. Anten GPR nhận ghi lại các sóng phản xạ trong phạm vi thời gian có thể lựa chọn. Độ sâu của các giao diện phản xạ được tính toán từ thời gian đến trong dữ liệu GPR nếu tốc độ lan truyền EM trong lớp dưới bề mặt có thể được ước tính hoặc đo lường.

Đặc điểm kỹ thuật

Bộ điều khiển GPR	Bộ điều khiển kênh kép
Ăng -ten tương thích	Anten sê -ri TBTGPR
Kênh làm việc	2 kênh
Tiêu thụ điện	40W
ADC bit	16 bit
Tốc độ quét tối đa	512 quét/s (số điểm lấy mẫu là 512)
Số điểm lấy mẫu	256, 512, 1024, 2048, 4096, 8192
Tần số truyền tối đa	800kHz
Thu thập chế độ	Chế độ thời gian, chế độ khoảng cách và chế độ đo điểm
Phạm vi cửa sổ thời gian	1 ~ 8000ns
Đạt được phạm vi	-10db ~ 160db
Chức năng xử lý thời gian thực	Độ lệch không điều chỉnh, lọc linh hoạt, lọc IIR, loại bỏ nền, trung bình giữa các cách, dữ liệu quá

Thông số kỹ thuật ăng ten TBT:

Các loại ăng -ten	Tần số trung tâm	Chiều rộng xung	Phạm vi độ sâu	Độ sâu tham chiếu	Ứng dụng ăng -ten
Ăng ten ghép nối đất	200MHz	5ns	1 ~ 6m	4m
Ăng ten ghép nối đất	600 MHz	1.6ns	0 ~ 3M	1,5m	Phát hiện bệnh trên đường, kiểm tra chất lượng đảo ngược, phát hiện tiện ích, bảo tồn nước và kỹ thuật thủy điện, khảo sát địa chất
Lưu ý quan trọng: Độ sâu thâm nhập của ăng -ten có liên quan chặt chẽ đến độ dẫn của môi trường, độ dẫn càng cao, độ sâu thâm nhập của ăng ten càng nông. Độ sâu thâm nhập sẽ giảm mạnh trong đất sét ướt. Độ sâu thâm nhập ở trên là trong điều kiện tuyệt đối của giá trị lý thuyết.
