Sê-ri TBTUTM-ASI
TBTSCIETECH
| TBTUTM-100ASI: | |
|---|---|
| TBTUTM-300ASI: | |
| TBTUTM-600ASI: | |
| TBTUTM-1000ASI: | |
| Tình trạng sẵn có: | |

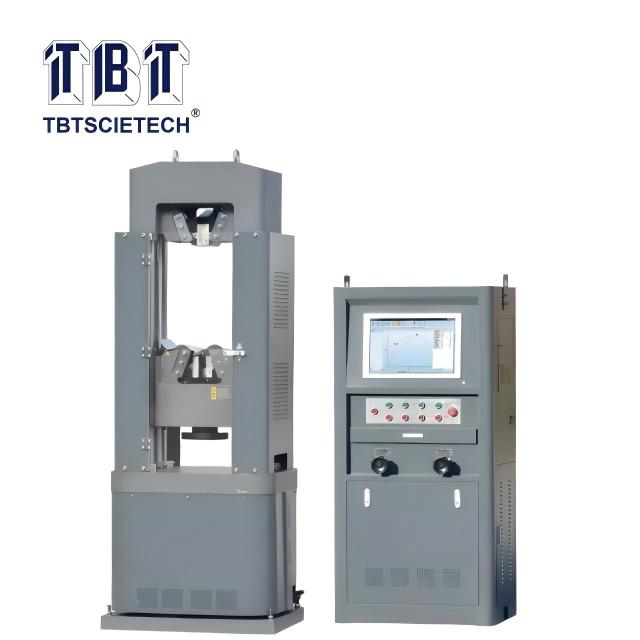

A. Máy kiểm tra vật liệu đa năng dòng TBTUTM-ASI sử dụng nguồn năng lượng thủy lực, sử dụng hệ thống kiểm tra và điều khiển để thu thập và xử lý dữ liệu thử nghiệm,
B. Nó bao gồm bộ phận chính, nguồn dầu (nguồn thủy lực), hệ thống đo lường và điều khiển, thiết bị kiểm tra.
C. lực kiểm tra tối đa 100kN / 300kN / 600kN / 1000kN, Độ chính xác tốt hơn 1 cấp.
D. Nó có thể đáp ứng các yêu cầu quốc gia về kiểm tra độ bền kéo kim loại trong các yêu cầu kiểm tra tiêu chuẩn, nhưng cũng phù hợp với các tiêu chuẩn khác đối với các vật liệu hoặc sản phẩm khác nhau về độ bền kéo, nén, uốn, cắt, v.v. Kết quả bao gồm: độ bền kéo, cường độ năng suất và hiệu suất khác;
E. Nó sử dụng các van điều khiển để vận hành và kiểm soát dòng dầu;
1. Đó là cấu trúc 6 cột, không gian kép, không gian kéo dài giữa dầm trên và dầm dưới, không gian nén giữa dầm dưới và băng ghế thử nghiệm, không gian thử nghiệm thông qua bánh xích và vít me quay dầm dưới để di chuyển lên xuống Để điều chỉnh tự động. Dầm trên và dầm dưới được trang bị hàm kẹp điều khiển bằng thủy lực. Các mô hình tiêu chuẩn được trang bị hàm hình chữ V và phẳng để kiểm tra độ căng của mẫu hình trụ và phẳng. Đầu dưới của dầm ngang tiêu chuẩn được trang bị Trên tấm chịu áp, băng thử có kết cấu hình cầu với tấm chịu áp có thể tiến hành thử nén.
2. Nó được thiết kế để mở rộng khả năng lắp thêm các thiết bị cố định để thực hiện nhiều thử nghiệm hơn. Chẳng hạn như:
thiết bị lắp đặt bu lông có thể được sử dụng để thực hiện việc kéo dài bu lông,
thiết bị uốn có thể thực hiện kiểm tra uốn thanh tròn hoặc tấm,
thiết bị cắt có thể thực hiện kiểm tra độ bền cắt của thanh tròn,
Ngoài ra, trong không gian nén có dụng cụ đo uốn, cắt, tách, mô đun đàn hồi có thể thực hiện kiểm tra khối bê tông và xi măng.
3. Nó sử dụng máy tính công nghiệp giúp tiết kiệm nhiều không gian hơn cho những khách hàng có phòng thí nghiệm. có không gian hạn chế.
Người mẫu | TBTUTM-100ASI | TBTUTM-300ASI | TBTUTM-600ASI | TBTUTM-1000ASI |
Dung tích | 100kn | 300kn | 600kn | 1000kn |
Độ chính xác | Lớp 1 | |||
Khoảng cách giữa tấm trên và tấm dưới | tối đa 500mm | tối đa 600mm | tối đa 600mm | tối đa 600mm |
Khoảng cách kéo | tối đa 600mm | tối đa 700mm | tối đa 700mm | 700mm tối đa. |
Cổ pít-tông e | 200mm | 200mm | 200mm | 200mm |
Đường kính mẫu tròn | Φ6-Φ22mm | Φ10-Φ32mm | Φ13-Φ40mm | Φ14-Φ45mm |
Đường kính mẫu phẳng | 0-15mm | 0-20mm | 0-20mm | 0-40mm |
Tối đa. Khoảng cách kiểm tra uốn | 300mm | 300mm | 300mm | 300mm |
Kiểm soát tải | Thủ công | |||
Phương pháp kẹp mẫu | thủy lực | |||
Kích thước của máy chủ | 800*620*1850mm | 800*620*1870mm | 800*620*1900mm | 900*700*2250mm |
Kích thước của abinet điều khiển | khoảng 800*600*1600mm | |||
Cung cấp điện | 380VAC/220VAC | 380VAC/220VAC | 380VAC/220VAC | 380VAC/220VAC |
Danh sách đóng gói
A. Đơn vị chính
A-1. TBTUTM- Bộ phận chính ASI có kẹp thủy lực & xi lanh dầu kín cao
A-2. Load cell loại hành trình có độ chính xác cao
A-3. Cảm biến dịch chuyển
A-4. Hàng rào bảo vệ
B. Tủ tiêu chuẩn
B-1. Hệ thống bồn chứa dầu
B-2. Van hồi dầu, van servo van dòng dầu , động cơ SIMENS, bình xăng mạ kẽm, hộp điều khiển bằng tay áp suất thấp
C. Hệ thống điều khiển tiêu chuẩn
C-1. Máy tính công nghiệp 19'
C-2. Máy in laser ( YYU-10/100 )
C-3. Phần mềm kiểm tra điều khiển PC (bản tiếng Anh)
C-4. Máy đo độ mở rộng điện tử r
