Sê-ri TBTUTM-CSI
TBTSCIETECH
| TBTUTM-100CSI: | |
|---|---|
| TBTUTM-300CSI: | |
| TBTUTM-600CSI: | |
| TBTUTM-1000CSI: | |
| Tình trạng sẵn có: | |
Loạt sản phẩm này chủ yếu được sử dụng cho kim loại, vật liệu phi kim loại kéo, nén, uốn, cắt và các tính chất cơ học khác.
Máy bao gồm bốn cột, hai thanh vít , cấu trúc khung không gian đôi, khoảng cách không gian căng và nén có thể điều chỉnh bằng điện, kẹp cố định tự động thủy lực, kẹp, đáng tin cậy và thuận tiện. Có thiết bị đệm lò xo cuộn chùm tích hợp, có thể loại bỏ hiệu quả khoảng cách truyền giữa vít và đai ốc, và đóng một vai trò tốt trong việc kéo bộ đệm mẫu ra. Cấu hình trên cùng của nền tảng và hàng rào có độ bền cao, khoảng cách giữa thử nghiệm và hình thành cách ly người vận hành, có thể đảm bảo hiệu quả sự an toàn của người vận hành.
Máy sử dụng PC công nghiệp thuận tiện và dễ vận hành; Phần mềm với nhiều phương pháp điều khiển tải, dịch chuyển, ứng suất, biến dạng, độ giãn dài, v.v. Dữ liệu thử nghiệm sử dụng quản lý cơ sở dữ liệu tiêu chuẩn , cho phép dữ liệu thử nghiệm và phân tích đường cong, sau đó chỉnh sửa khuếch đại cục bộ và dữ liệu có thể tự động xác định các tính chất cơ học của vật liệu, bạn có thể in ra báo cáo thử nghiệm hoàn chỉnh và các đường cong.
A. Dòng TBTUTM-CSI sử dụng bộ truyền động nguồn thủy lực, công nghệ điều khiển servo điện-thủy lực, thu thập và xử lý dữ liệu máy tính, thiết bị kiểm tra vật liệu có độ chính xác cao
Nó có thể thực hiện điều khiển vòng kín và kiểm tra tự động.
B. Nó bao gồm bộ phận chính, nguồn dầu (nguồn thủy lực), hệ thống đo lường và điều khiển, Bốn bộ phận, lực kiểm tra tối đa 1000kN, mức độ chính xác của máy kiểm tra tốt hơn 1 cấp.
C. lực kiểm tra tối đa 100kN / 300kN / 600kN / 1000kN. Mức độ chính xác tốt hơn 1 cấp.
D. Nó có thể đáp ứng các yêu cầu quốc gia về kiểm tra độ bền kéo kim loại trong các yêu cầu kiểm tra tiêu chuẩn, nhưng cũng phù hợp với các tiêu chuẩn khác đối với các vật liệu hoặc sản phẩm khác nhau về độ bền kéo, nén, uốn, cắt, v.v.
Kết quả bao gồm: độ bền kéo, cường độ năng suất và hiệu suất khác;
E. Đó là cấu trúc 6 cột, không gian kép, không gian kéo dài giữa dầm trên và dầm dưới, không gian nén giữa dầm dưới và băng ghế thử nghiệm, không gian thử nghiệm thông qua bánh xích và vít me quay dầm dưới để di chuyển lên xuống Để điều chỉnh tự động. Dầm trên và dầm dưới được trang bị hàm kẹp điều khiển bằng thủy lực. Các mô hình tiêu chuẩn được trang bị hàm hình chữ V và phẳng để kiểm tra độ căng của mẫu hình trụ và phẳng. Đầu dưới của dầm ngang tiêu chuẩn được trang bị Trên tấm chịu áp, băng thử có kết cấu hình cầu với tấm chịu áp có thể tiến hành thử nén.
F. Nó được thiết kế để mở rộng khả năng lắp thêm các thiết bị cố định để thực hiện nhiều thử nghiệm hơn.
Chẳng hạn như: thiết bị lắp đặt bu lông có thể được sử dụng để thực hiện việc kéo dài bu lông,
với thiết bị uốn có thể thực hiện kiểm tra uốn thanh tròn hoặc tấm,
được trang bị thiết bị cắt có thể thực hiện kiểm tra độ bền cắt của thanh tròn,
trong không gian nén với dụng cụ uốn, cắt, tách, mô đun đàn hồi có thể thực hiện kiểm tra khối bê tông và xi măng.
TBTUTM -100CSI | TBTUTM 3-00CSI | |
Dung tích : | 100KN | 300KN |
Mức độ chính xác: | Lớp 1 | Lớp 1 |
Lỗi tương đối: | ± 1% | ± 1% |
Phạm vi đo hiệu quả : | 1%-100%F·S ( đo đầy đủ ) | 1%-100%F·S ( đo đầy đủ ) |
Phạm vi đo biến dạng | 1%-100%F·S | 1%-100%F·S |
Biến dạng chỉ ra lỗi tương đối | ± 1% | ± 1% |
Lỗi tương đối chuyển vị | ± 1% | ± 1% |
Độ phân giải đo chuyển vị | 0,001mm | 0,001mm |
Lỗi tương đối về tốc độ ứng suất | ±2% | ±2% |
Lỗi tương đối kiểm soát tốc độ dịch chuyển | ± 1% | ± 1% |
Phạm vi điều chỉnh kiểm soát tốc độ biến dạng | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
Lỗi tương đối kiểm soát tốc độ biến dạng | ±2% | ±2% |
Phạm vi kiểm soát dịch chuyển biến , dạng & ứng suất | 0,3%-100%F·S | 0,3%-100%F·S |
Ứng suất, biến dạng & sai số tương đối dịch chuyển | ≦1% | ≦1% |
Tốc độ nâng dầm giữa | 320 mm/phút | 320 mm/phút |
Khoảng cách giữa tấm trên và tấm dưới | 500mm | 600mm |
Khoảng cách kéo | tối đa 600mm | tối đa 700mm |
Khoảng cách hiệu quả giữa hai cột | 380mm | 380mm |
Hành trình piston | 200mm | 200 mm |
Tải tối đa của piston tốc độ | 100mm/phút | 120 mm/phút |
Đường kính mẫu tròn | Φ 6mm -Φ 22mm | Φ 10mm -Φ 32mm |
Đường kính mẫu phẳng | 0mm - 15mm | 0mm - 20mm |
Khoảng cách tối đa giữa các thử nghiệm uốn | 300mm | 300 mm |
Cung cấp điện | 380VAC/220VAC | 380VAC/220VAC |

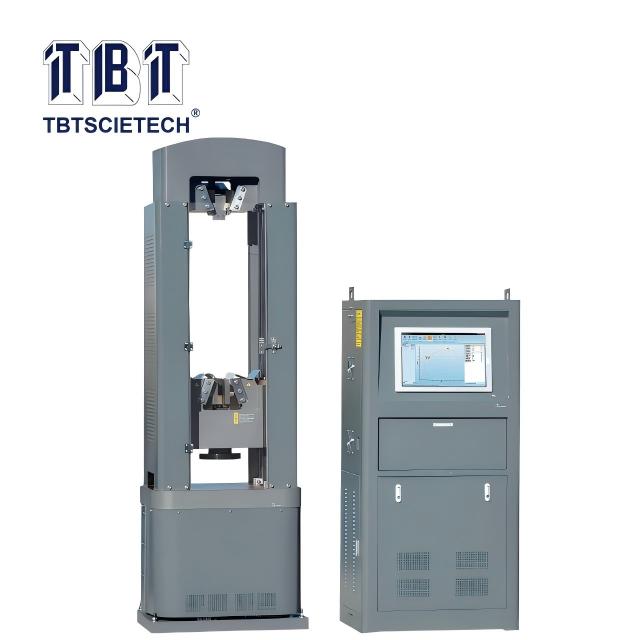

TBTUTM-600CSI | TBTUTM-1000CSI | |
Dung tích : | 600kn | 1000kn |
Mức độ chính xác: | Lớp 1 | Lớp 1 |
Lỗi tương đối: | ± 1% | ± 1% |
Phạm vi đo hiệu quả : | 1%-100%F·S ( đo đầy đủ ) | 1%-100%F·S ( đo đầy đủ ) |
Phạm vi đo biến dạng | 1%-100%F·S | 1%-100%F·S |
Biến dạng chỉ ra lỗi tương đối | ± 1% | ± 1% |
Lỗi tương đối chuyển vị | ± 1% | ± 1% |
Độ phân giải đo chuyển vị | 0,001mm | 0,001mm |
Lỗi tương đối về tốc độ ứng suất | ±2% | ±2% |
Lỗi tương đối kiểm soát tốc độ dịch chuyển | ± 1% | ± 1% |
Phạm vi điều chỉnh kiểm soát tốc độ biến dạng | 0,00025/s-0,0025/s | 0,00025/s-0,0025/s |
Lỗi tương đối kiểm soát tốc độ biến dạng | ±2% | ±2% |
Phạm vi kiểm soát dịch chuyển biến , dạng & ứng suất | 0,3%-100%F·S | 0,3%-100%F·S |
Ứng suất, biến dạng & sai số tương đối dịch chuyển | ≦1% | ≦1% |
Tốc độ nâng dầm giữa | 320 mm/phút | 320 mm/phút |
Khoảng cách giữa tấm trên và tấm dưới | 600mm | 600mm |
Khoảng cách kéo | tối đa 700mm | tối đa 700 mm |
Khoảng cách hiệu quả giữa hai cột | 375mm | 455mm |
Hành trình piston | 200mm | 200 mm |
Tải tối đa của piston tốc độ | 120mm/phút | 100 mm/phút |
Đường kính mẫu tròn | Φ1 3 mm -Φ4 0 mm | Φ14 mm -Φ45 mm |
Đường kính mẫu phẳng | 0 mm - 20 mm | 0 mm -40 mm |
Khoảng cách tối đa giữa các thử nghiệm uốn | 300mm | 300 mm |
Cung cấp điện | 380VAC/220VAC | 380VAC/220VAC |
