TBTTLGZ-1
TBTSCIETECH
| Tình trạng sẵn có: | |
|---|---|

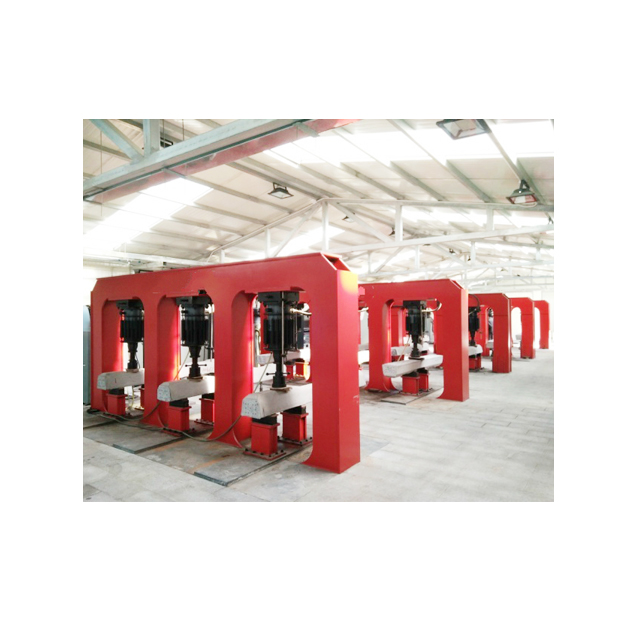

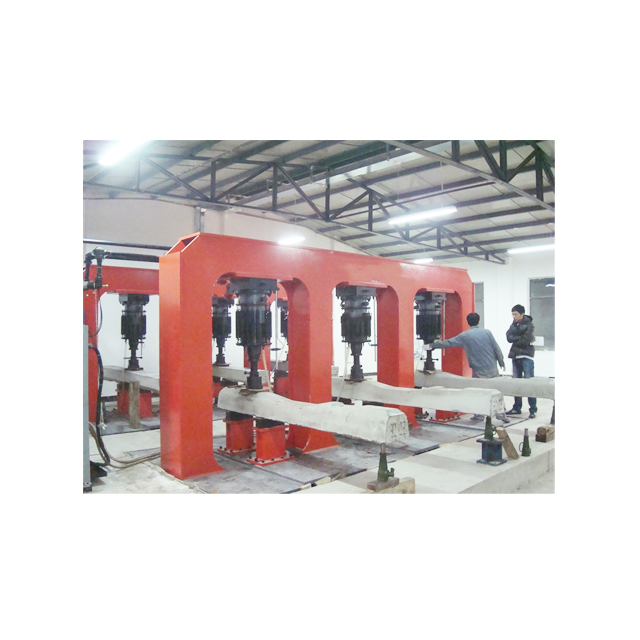

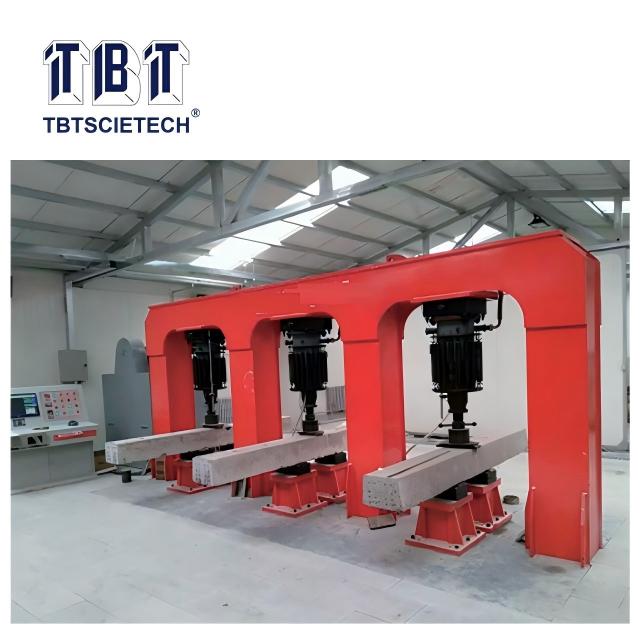

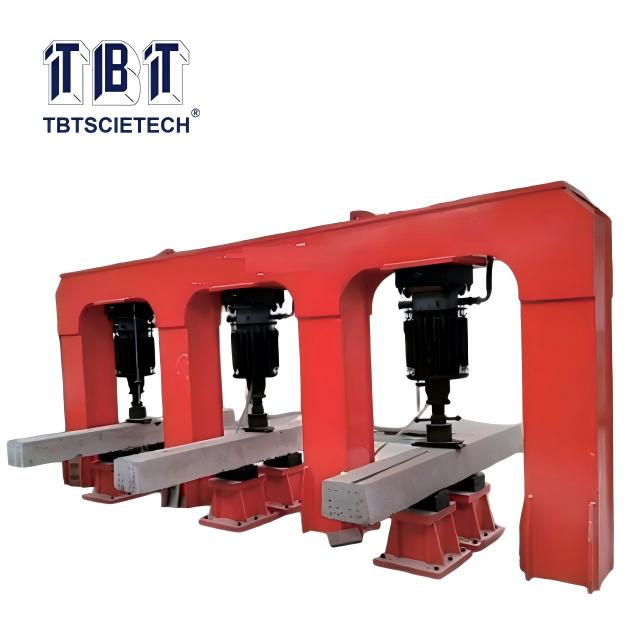

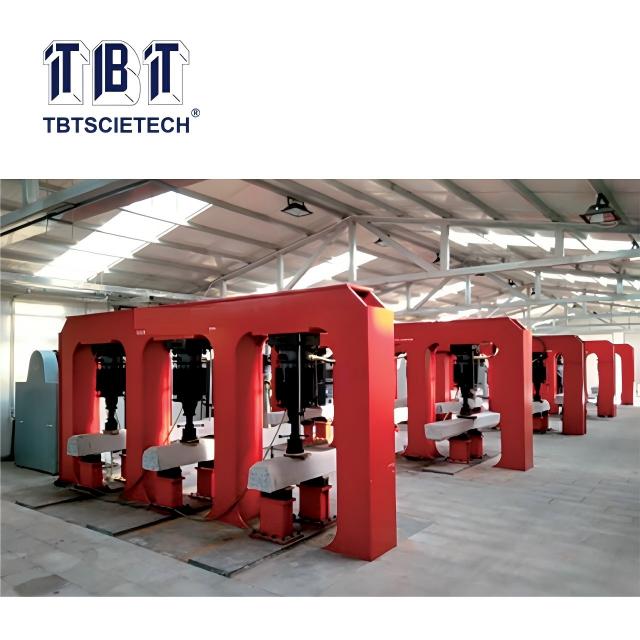

Máy kiểm tra độ mỏi của tà vẹt trong nước đầu tiên trong 3 giây , có khả năng kiểm tra tuổi thọ mỏi cùng lúc của ba mẫu trên mỗi nhóm, cải thiện đáng kể hiệu quả phát hiện và giảm chi phí vận hành. Nó sử dụng khung tải tích hợp lực tự phản ứng 3 trạm, có cấu trúc nhỏ gọn và diện tích nhỏ. Mô hình này được phát triển theo yêu cầu kỹ thuật và ý tưởng thiết kế do trạm kiểm tra xây dựng đường sắt đưa ra. Nó đã hoạt động liên tục và đáng tin cậy trong một thời gian dài tại Viện Khoa học Đường sắt Trung Quốc. Hiện tại nó là thiết bị kiểm tra độ mỏi chung của CRCC.
Nó chủ yếu được sử dụng để kiểm tra các tính chất cơ học và tuổi thọ mỏi của các bộ phận lớn và kết cấu tòa nhà. Máy được trang bị các phụ kiện tải thử tương ứng để đạt được các kết cấu bê tông hoặc thép điển hình như dầm, cột, tấm, khung, tà vẹt, ray và các mối hàn, cầu (toàn bộ), vì kèo thép, ổ trục cao su, ốc vít đường sắt Tải tĩnh của cụm lắp ráp, neo dây thép, dây cáp, lò xo biến dạng lớn, cáp treo, giàn, khớp vòng, khung gầm ô tô, trục trước và sau ô tô, giá chuyển hướng đầu máy, cốt thép cán chính xác đường kính lớn, kết cấu mặt đường đường cao tốc, v.v. Kiểm tra hiệu suất tải động và kiểm tra tuổi thọ mỏi.
Chủ yếu bao gồm:
1 bộ trạm thủy lực rung
1 động cơ chính chuyển đổi tần số
1 hệ thống đo lường và điều khiển kỹ thuật số đầy đủ
1 bộ điều khiển chuyển đổi tần số
Phản hồi cao 500kN và giảm xóc thấp
3 bộ truyền động
1 Hệ thống máy tính điều khiển công nghiệp Advan ce tech
Hệ thống thu thập và xử lý dữ liệu 1S
1 phần mềm hệ thống kiểm tra độ mỏi dao động
1 bộ khung chịu lực phản xạ kiểu cổng 3 trạm chịu tải tối đa 1500kN,
Đặc điểm kỹ thuật chính:
Lực thử tĩnh tối đa M
| 3 * 500kN |
Lực kiểm tra động tối đa | 3 * 500kN |
Kiểm tra độ chính xác của lực | ± 1% |
Dao động lực thử động | 2% Fs |
Hệ số bất đối xứng tải thử nghiệm động | 0,2-1,0 |
Dải tần làm việc | liên tục điều chỉnh 2-8Hz |
Chuyển vị dao động lớn nhất của cặp ma sát trượt trạm thủy lực dao động
| 800 ml/lần, điều chỉnh liên tục; kết cấu ổ trục chính sử dụng cặp ma sát trượt chịu lực cao, chịu mài mòn cao, chống va đập; |
Kiểm soát tốc độ trục chính | Điều chỉnh tốc độ vô cấp điện từ kỹ thuật số đầy đủ, độ chính xác tốc độ ổn định 0,1%, tốc độ thay đổi tốc độ 0,1%, độ chính xác đo tốc độ 1 vòng / phút |
Chỉ báo đo chuyển vị xung | Công nghệ hiển thị kỹ thuật số đo điện từ dịch chuyển xung chống nhiễu độc quyền, công suất tối đa 103 |
Đo lường và kiểm soát thời gian thử nghiệm: | Công nghệ đo điện từ chống nhiễu 1 lần/vòng, công suất tối đa 108 lần tắt cài sẵn, tự động lưu trữ sau khi mất điện |
công suất động cơ chính của máy tạo xung | 22kW |
Động cơ bơm dầu bôi trơn động cơ truyền động | Động cơ bánh răng tốc độ cao 1,5kW |
Công suất động cơ bơm dầu làm việc | Động cơ bơm dầu piston hướng tâm RK-38 1,5kW |
Số kênh kiểm tra độ mỏi | 5, đường ống được trang bị một thiết bị chuyển mạch, có thể thực hiện các phép thử độ mỏi đồng thời một điểm hoặc đa điểm |
**Thiết bị truyền động cần được tư vấn riêng.
